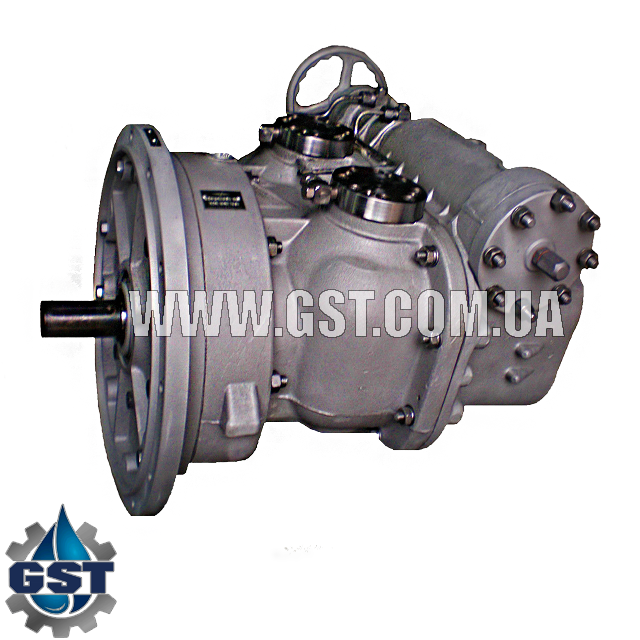

Гидронасос 321.224.A регулируемый двухпоточный на экскаваторы ЭО-4322, ЭО-4321B, ЭО-4122, ЭО-4121, ЭО-4224, ЭО-4125, ЭО-3322

Печать
Гидронасос 321.224.A регулируемый двухпоточный применяется на экскаваторах ЭО-4322, ЭО-4321B, ЭО-4122, ЭО-4121, ЭО-4224, ЭО-4125, ЭО-3322, а так же на машинах для лесоразработок ЛП-19A, ЛП-33, МТП-71A, МТП-72. Гидравлические насосы 321.224 юмеют несколько вариантов коструктивного исполнения : гидронасос 321.224.А-10.02У1, гидронасос 321.224.А-11.02У1, гидронасос 321.224.А-12.02У1, гидронасос 321.224.А-14.02У1.
Описание

Гидронасос 321.224.A регулируемый двухпоточный применяется на экскаваторах ЭО-4322, ЭО-4321B, ЭО-4122, ЭО-4121, ЭО-4224, ЭО-4125, ЭО-3322, а так же на машинах для лесоразработок ЛП-19A, ЛП-33, МТП-71A, МТП-72. Гидравлические насосы 321.224 юмеют несколько вариантов коструктивного исполнения : гидронасос 321.224.А-10.02У1, гидронасос 321.224.А-11.02У1, гидронасос 321.224.А-12.02У1,  гидронасос 321.224.А-14.02У1.

Насосы изготавливаются по техническим условиям ТУ У 29.1-31681688-005:2005 в различных исполнениях по габаритным и присоединительным размерам, по функциональной зависимости подачи от давления на выходе и по климатическим факторам.

Рабочая жидкость должна быть очищена не грубее 12-го класса чистоты по ГОСТ 17216, что обеспечивается применением фильтров с номинальной тонкостью фильтрации не более 25 μm.Кинематическая вязкость рабочей жидкости, mm²/s:

  • номинальная 25±10;
  • максимальная пусковая 1500;
  • минимальная кратковременная 10.

Температура рабочей жидкости, °С:

  • минимальная –40°С;
  • максимальная +75°С.

Номинальные значения климатических факторов:

  • для эксплуатации в рабочем состоянии — по ГОСТ 15150 для изделий вида климатических исполнений У1;
  • для эксплуатации в нерабочем состоянии (хранение и транспортирование) — по ГОСТ 15150 для изделий вида климатического исполнения УХЛ 4.1

Технические характеристики гидронасоса 321.224

Основные параметры насосов при работе их на рабочей жидкости с номинальной кинематической вязкостью (25±10) mm²/s и температурой (45±5)°С должны соответствовать данным, указанным в таблице.

Наименование параметра Обозначение
по табличке
маркировочной
Значение для исполнений
-10 -11 -12 -14
Номинальный рабочий объем,сm³* V0 (112±3,4) + (112±3,4)
Частота вращения вала насоса, s-1
— номинальная nn 28,3 30 36,7 30
— максимальная
а) при максимальном давлении на входе 40,1 40,1 52,5 52,5
б) при минимальном давлении на входе 26,75 26,75 35 35
— минимальная 6,67 6,67 6,67 6,67
Подача, dm³/s
— номинальная qn 2,67+2,67 2,85+2,85 2,66+2,66 2,18+2,18
— минимальная 1,33+1,33 0,89+0,89 0,79+0,79 0,94+0,94
Давление на выходе, МPа
— номинальное pn 20
— максимальное 28
Давление на входе, МPа
— максимальное 0,08
— минимальное 0,09 (абсолютное)
Коэффициент подачи, не менее 0,95
Общий КПД, не менее 0,85
Мощность привода, поддерживаемая регулятором, kW Р 88,3 58,8 52,94 62,5
Давление начала регулирования, МPа 13,8 8,7 8,3 12,1
Масса(без рабочей жидкости), kg, не более 280
Удельная масса, kg/kW, не более 3,18 4,76 5,29 4,48

* — Допускается по согласованию с потребителем изготовление насосов с меньшим номинальным рабочим объемом и соответствующими зменением параметров и максимальном давлении на выходе 32 МPа

Комплектность
Обозначение Наименование Количество
321.224.А-… * Насос регулируемый двухпоточный … 1
854249 Сальник SIMMERRNG BABSL 65-90-7 1
854245 Кольцо O-Ring 108,0-6,0 70 NBR 872 1
321.224.А …ЭД Паспорт и руководство по эксплуатации 1


Таблица конструктивных исполнений гидронасоса 321.224

Наименование изделия Обозначение по табличке маркировочной Габаритные размеры на рисунках Условное графическое обозначение
Насос регулируемый двухпоточный с регулятором мощности 321.224.А-10.02У1 1,1
321.224.А-11.02У1 1,1
321.224.А-12.02У1 1,2
321.224.А-14.02У1 1,3

Габаритно-присоединительные размеры гидронасоса 321.224





Насос регулируемый двухпоточный 321.224А-14

Схематический разрез насоса регулируемого двухпоточного 321.224.А-*

Установка полумуфты на вал насоса и замена манжетного уплотнения
