ГИДРОВРАЩАТЕЛИ РПГ. РПГ-2500, РПГ-3200, РПГ-4000, РПГ-5000, РПГ-6300, РПГ-8000, РПГ-10000

Новые гидровращатели РПГ в Украине. РПГ-2500, РПГ-3200, РПГ-4000, РПГ-5000, РПГ-6300, РПГ-8000, РПГ-10000. (097)056-05-93

Рады ВАМ сообщить что у нас в продаже появились новые гидровращатеи типа РПГ (РПГ-2500, РПГ-3200, РПГ-4000, РПГ-5000, РПГ-6300, РПГ-8000, РПГ-10000). Так же есть возможность выполнить ремонт ваших не работающих гидровращателей. Имеем в наличии аналоги гидровращателей РПГ - гидровращатели ГПРФ-М.

ГИДРОВРАЩАТЕЛЬ РПГ представляет собой реверсивный полноповоротный гидравлический двигатель роторно-планетарного типа, предназначенный для привода высокомоментных низкооборотных рабочих органов машин в различных областях промышленной и сельскохозяйственной деятельности.

Гидродвигатели (гидродвигатели) РПГ могут работать в средах любой загрязнённости и под водой, а также устанавливаться на консоли вала и между валами, выполняя дополнительную функцию соединительной муфты.

Гидровращатель РПГ используется для привода вращения рециклера при производстве асфальта, привода подвижного пола в кузове пескоразбрасывателя, установлен в качестве привода лебёдки, на автомашинах, используемой для погрузки кузовов контейнерного типа, в сельском хозяйстве установлен в качестве привода на механизме закатывания в рулоны скошенной травы, сена. Для многократного увеличения крутящего момента возможна установка нескольких гидродвигателей на общем шлицевом валу, при этом не требуется синхронизация вращения этих двигателей.

Види гидровращателей РПГ

Новый гидровращатель РПГ-2500 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-2500     10 48 3190 12 20 2  31



Новый гидровращатель РПГ-3200 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-3200     10 48 3820 10 20 2  34



Новый гидровращатель РПГ-4000 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-4000    10 48 4780 8 16 1,5  37,6



Новый гидровращатель РПГ-5000 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-5000   10 48 6320 6 16 1,5  43



Новый гидровращатель РПГ-6300 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-6300  10 48 7640 5 10 1  46,5



Новый гидровращатель РПГ-8000 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-8000  10 48 9550 4 8 0,5  53,1



Новый гидровращатель РПГ-10000 (технические характеристики)

Наименование Номинальн. давление, МПа Максимальн. расход, л/  расход, л/мин    Номинальн. крутящий момент, Нм Частота вращения, об/мин Масса, кг
n/ном n/max n/min
Гидровращатель РПГ-10000 10 48 11040 3 8 0,5  66



Тип гидродвигателя

планетарный с постоянным рабочим объёмом

Направление вращения

реверсивное

Рабочая жидкость

минеральные масла, применяемые в гидросистемах машин

Интервал температур рабочей жидкости

15…70 С0

Вязкость рабочей жидкости

60…70 мм2/с

Интервал температур окружающей среды

-50…+40 С0



Обозначение

Размеры, мм

В

В1

L

I

РПГ-2500

32

98

132

25

РПГ-3200

44.5

110.5

145

35

РПГ-4000

51

117

151

45

РПГ-5000

61

127

161

55

РПГ-6300

77.5

143.5

179

66

РПГ-7000

85.5

151.5

186

80

РПГ-8000

97

163

197

85

РПГ-10000

120

186

220

109



Гидромотор планетарно-роторный без вала предназначен для привода высокомоментных низкооборотных рабочих органов сельскохозяйственных, лесозаготовительных и других машин и механизмов.
Гидродвигатели работают на моторных маслах та минеральных маслах с классом чистоты не менее 16 по ГОСТ 17216-71, тонкость фильтрации не более 63 мкм по ГОСТ 14066-68, содержание воды в масле не более 1% (М-8Г2, М-8В2, М-10Г2,М-10В2 по ГОСТ 8581-78).Допускается работа на других маслах с аналогичной вязкостью.

Температура рабочей жидкости - от 15 до 70 °С. Суммарное время работы гидромотора при максимальных значени­ях давления и частоты вращения должно быть не более 5% от общего времени работы, при этом температура рабочей жидкости не должна быть выше 70° С.

Климатическое исполнение гидровращателя У1 по ГОСТ 15150-69. Номинальные значения температуры воздуха при эксплуатации от - 40°С до + 40°С.



Устройство и принцип работы гидровращателя РПГ.
Гидродвигатель РПГ - реверсивная гидромашина планетарного типа с торцевым распределением рабочей жидкости.

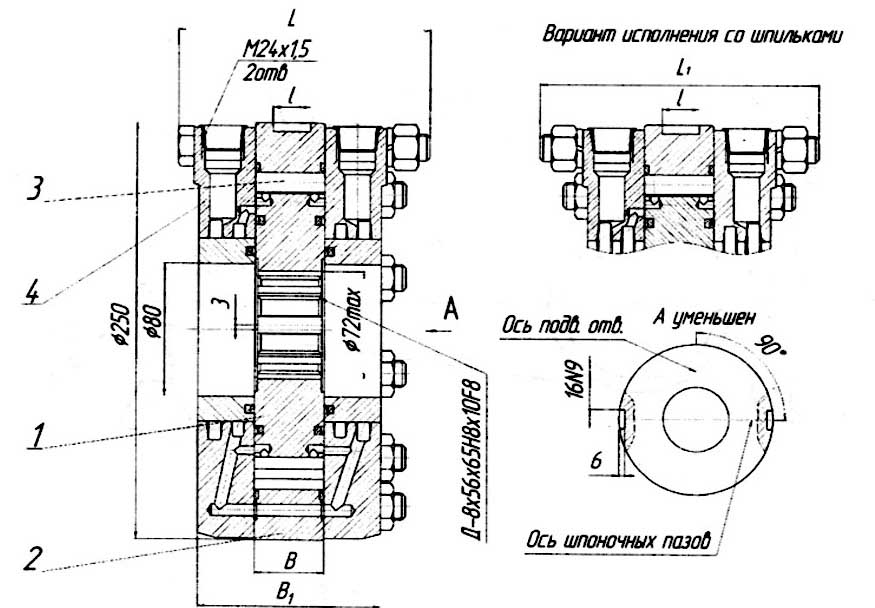

Рабочий орган гидродвигателя (рисунок) состоит из двадцатипя­тизубой шестерни поз.1, направляющей поз.2, в которой установлены 26 цилиндрических ролика поз.З, выполняющих функцию внутренних зубьев. Указанные детали расположены между двумя крышками поз.4, играющими роль распределителей.
Рабочая жидкость под давлением поступает в одну из крышек. Через перепускные каналы в направляющей поз.2 она одновременно поступает в кольцевую канавку другой крышки и, через систему рас­пределительных отверстий крышек и шестерни поз.1, заполняет, рас­ширяющиеся в данный момент, камеры переменного объема, принуж­дая шестерню обкатываться по направляющей. Из камер, где объем в это время сокращается, отработанная жидкость вытесняется зубьями шестерни и по распределительным каналам отводится через вторую крышку в сливную магистраль.

Техническое обслуживание гидровращателей планетарно-роторных

В процессе эксплуатации гидродвигателей необходимо прово­дить ежемесячное техническое обслуживание, при котором следует проверять:
1 .Надежность затяжки болтов гидродвигателя и устройства для его крепления к машине. Через каждые 100 моточасов протягивать гай­ки гидродвигателя моментом 22кгм.
2.Отсутствие течи рабочей жидкости в местах уплотнений. В период обкатки гидро двигателя в течение 50 часов допускается утечка ра­бочей жидкости, не превышающая 20 мл за 1 час работы.

В конструкции оборудования необходимо предусмотреть поддон для сбора утечек рабочей жидкости.
Гидросистема машины должна включать фильтры, обеспечи­вающие степень фильтрации рабочей жидкости, указанной в данном руководстве по эксплуатации.
