Насос-дозатор НДМ-125-6,3/16, Гидроруль НДМ-125-6,3/16, Насос-дозатор ДОН, НИВА, Енисей, СК-5М, катки ДУ, автогрейдеры.

Печать

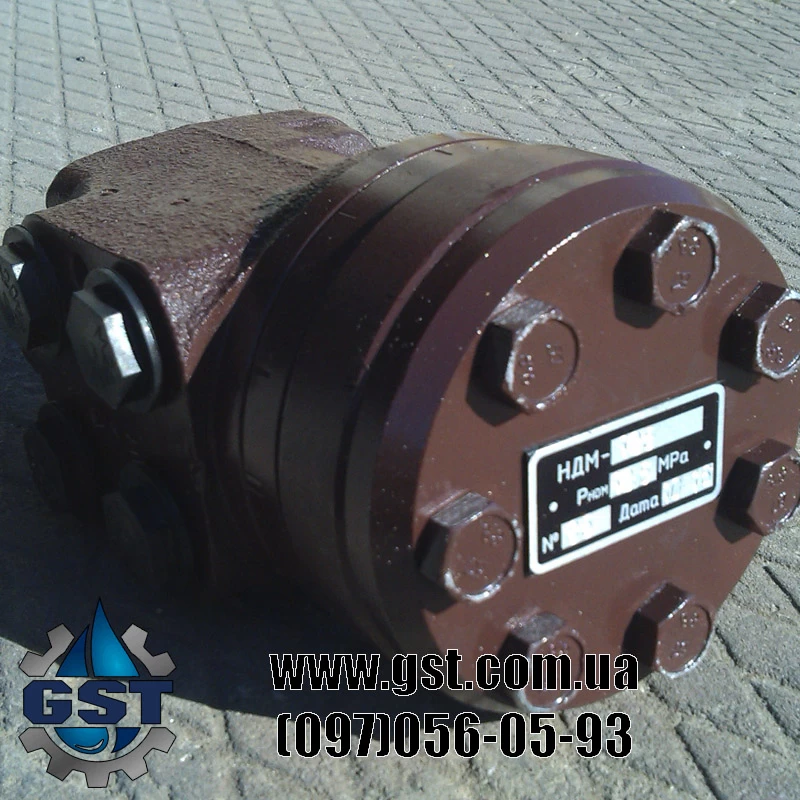

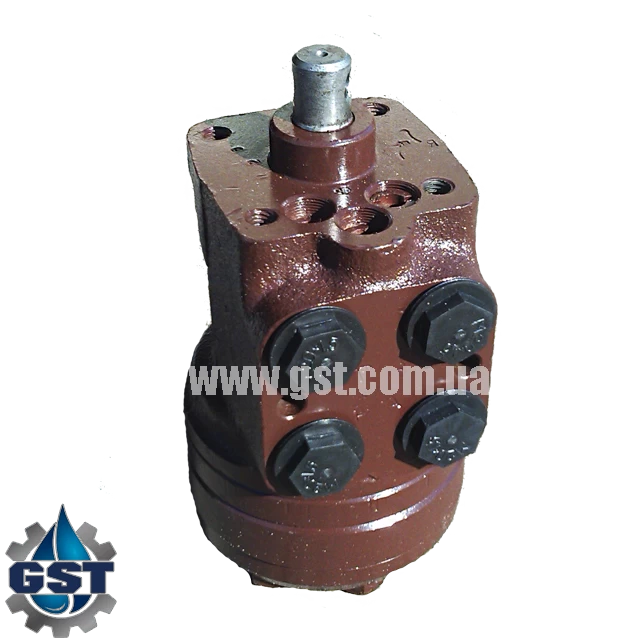

Новый насос-дозатор НДМ-125-6,3/16 представляет серию насососв-дозаторов Белорусского производства (г.Могилев), устанавливается на различные виды сельхоз и спецтехники такие как комбайны Енисей-950, Енисей-954, Енисей-1200, НИВА, ДОН-1200, ДОН-1500, экскаваторы ЭО-2621В, тракторы ЗМТ-60, ЗМТ-62, ВТ-130К, асфальтоукладчики ДС-191, ДС-504, ДС-505, автогрейдеры А-120, ДЗ-122А-1. Вес - 9 кг. Производитель - ОАО "Омскгидропривод".

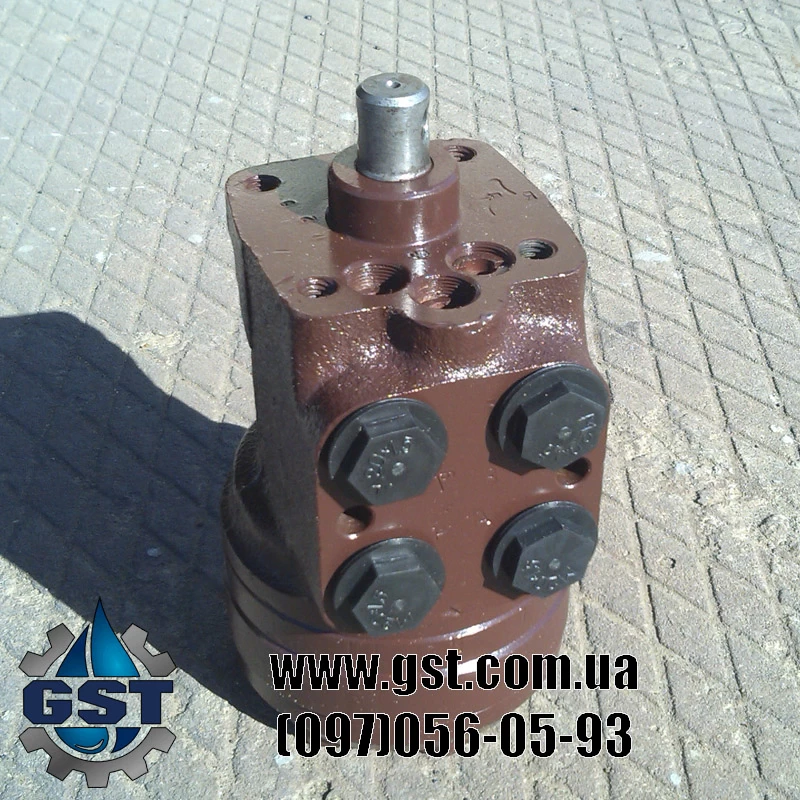

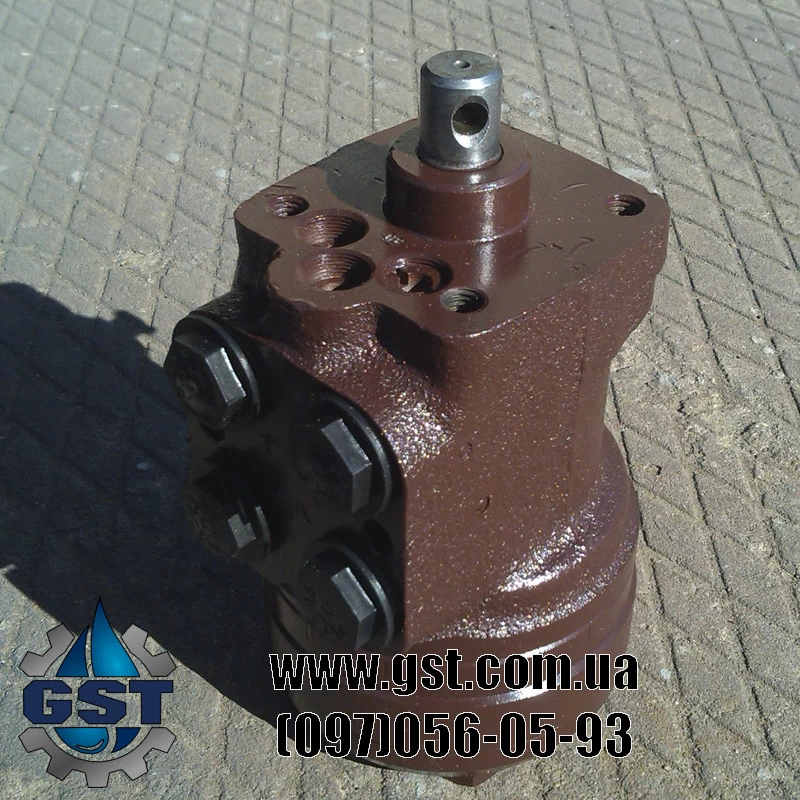

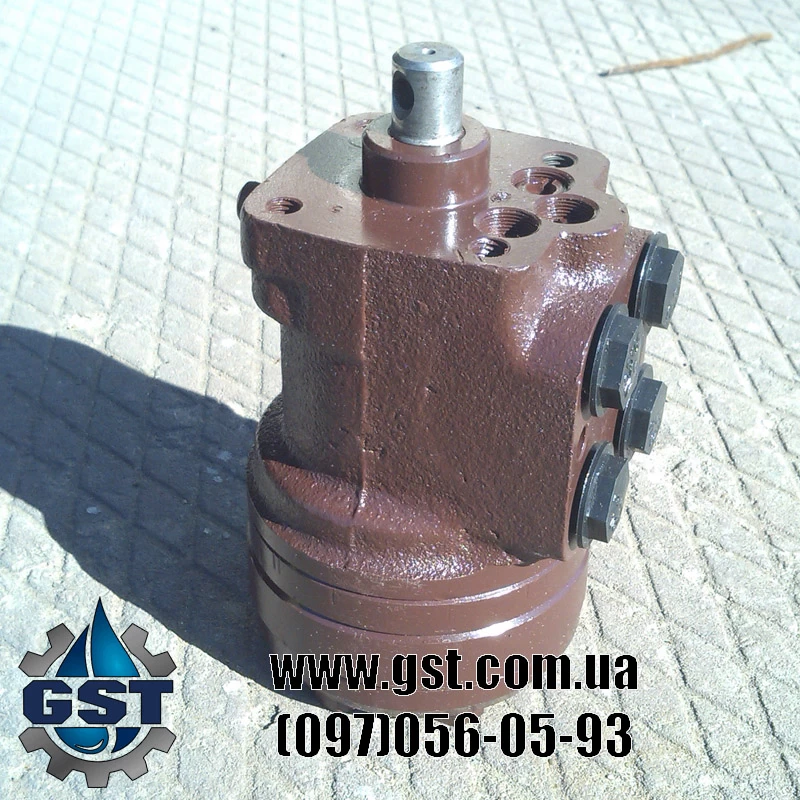

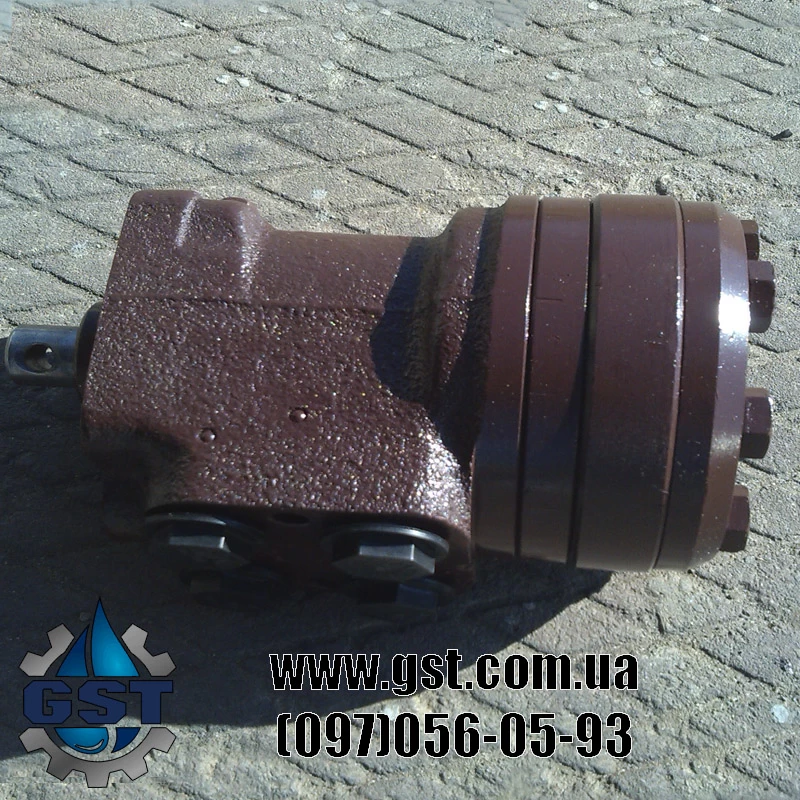

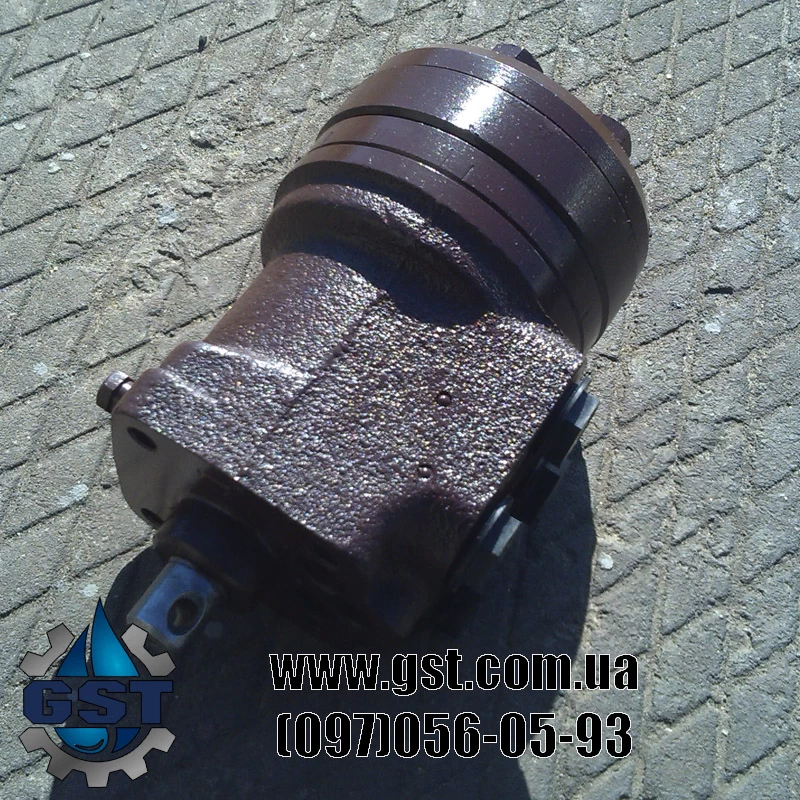

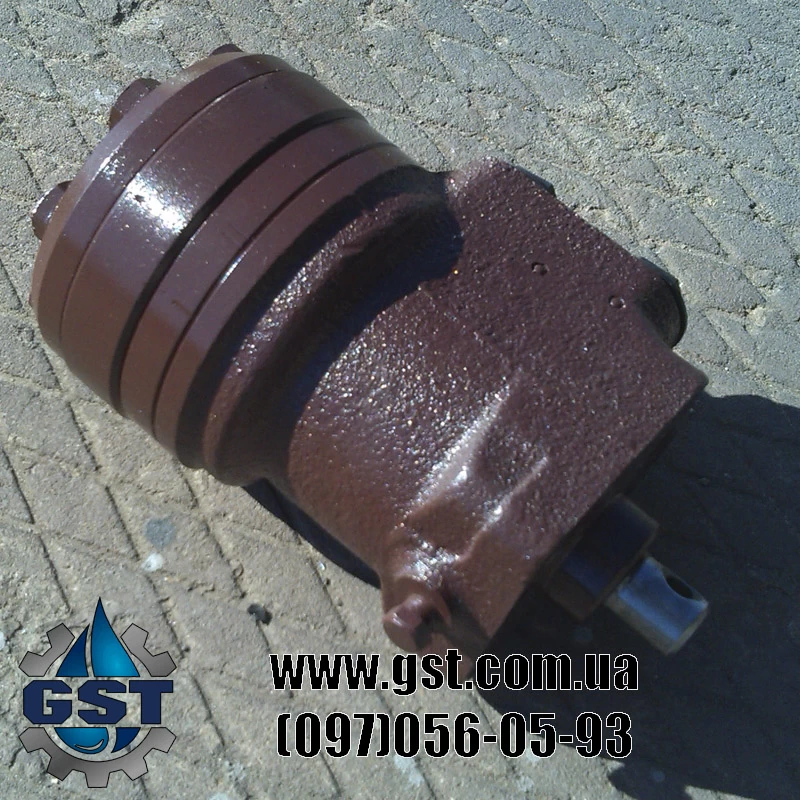

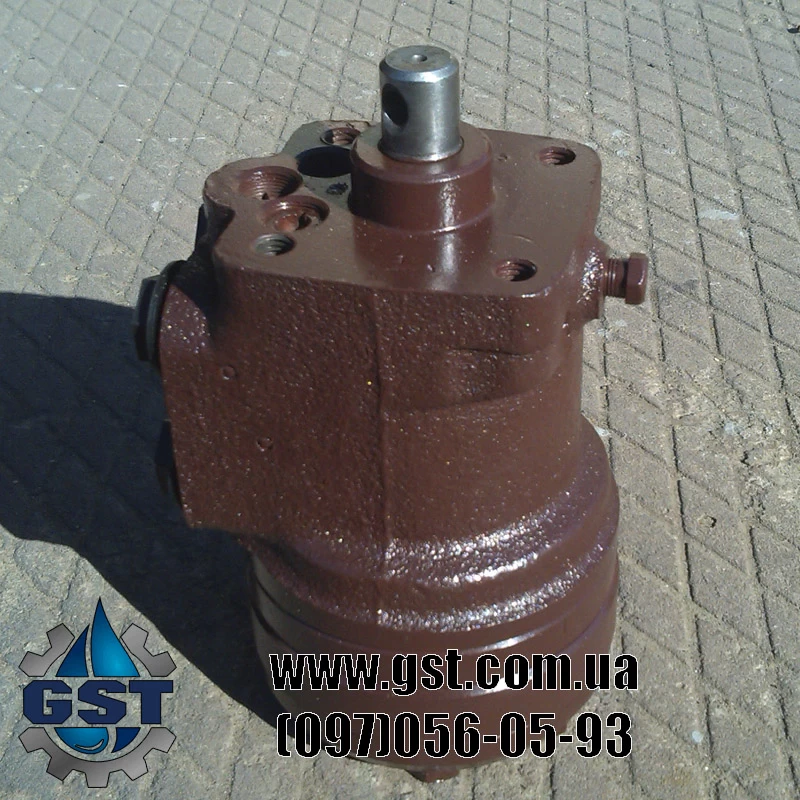

nasos_dozator_NDM125_01
nasos_dozator_NDM125_02
nasos_dozator_NDM125_03
nasos_dozator_NDM125_04
nasos_dozator_NDM125_05
nasos_dozator_NDM125_06
nasos_dozator_NDM125_07
nasos_dozator_NDM125_08
Описание

Насосы-дозаторы НДМ-125-6,3/16 устанавливается на различные виды сельхоз и спецтехники такие как комбайны Енисей-950, Енисей-954, Енисей-1200, НИВА, ДОН-1200, ДОН-1500, экскаваторы ЭО-2621В, тракторы ЗМТ-60, ЗМТ-62, ВТ-130К, асфальтоукладчики ДС-191, ДС-504, ДС-505, автогрейдеры А-120, ДЗ-122А-1, а так же на любую другую сельхозтехнику, спецтехнику, коммунальную технику, строительную технику транспортная скорость которой не прывышает - 50 км\час. Старна производитель - Белорусия. Каталожный номер - НДМ-125-6,3/16. Масса - 9 кг. Номинальный расход - 12,5 л/мин. Рабочй объем - 125 куб. см. Крепление к рулю или к рулевому карданчику - вал с отверстием. В различной литературе насос-дозатор НДМ-125-6,3/16 можно встретить под разными названиями, среди которых такие как: насос-дозатор Енисей, гидроруль НДМ-125-6,3/16, насос дозатор рулевого управления на ЭО-2621, насос дозатор на асфальтоукладчик ДС, насос дозатор на комбайн ДОН, насос дозатор на комбайн НИВА.

Питает насос-дозатор НДМ-125-6,3/16 шестереннчатый насос НШ-32. Аналогами насоса дозатора НДМ-125-6,3/16 являются: HKUS 125/4-125MK. Хотелось бы отметить, что конструктивная особенность насосов-дозаторов объемом до 250 куб.см дает возможность управлять техникой даже в случае когда питающий насос перестает работать, просто в этом случае будет крайнетяжело поворачиваься руль.

Так же имеем возможность произвести ремонт насоса-дозатора HKUS 125/4-125MK.

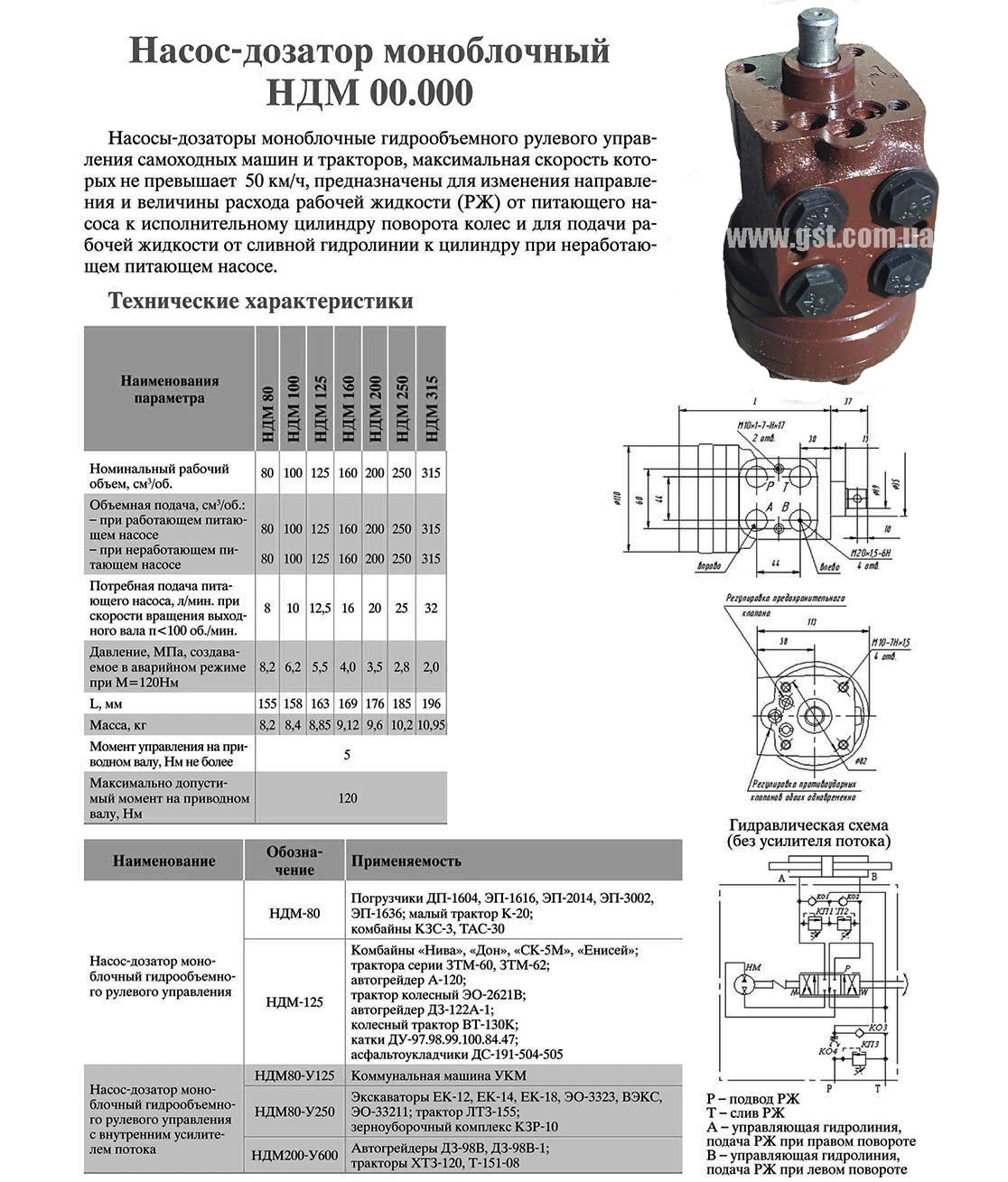

Технические характеристики насоса-дозатора НДМ-125-6,3/16

Производитель ОАО "Омскгидропривод"
Подаваемый объем насос-дозатора, см3 125
Страна происхождения Россия
Вес 8.85 кг
Номинальный расход, л/мин 12.5
Габаритные размеры длина/ширина, мм 163/-
Давление создаваемое в аварийном режиме, МПа 5,5
Момент управления на приводном валу, Нм 5
Максимально допустимый момент на приводном валу, Нм 120
Применяемость комбайны Енисей-950, Енисей-954, Енисей-1200, НИВА, ДОН-1200, ДОН-1500, экскаваторы ЭО-2621В, тракторы ЗМТ-60, ЗМТ-62, ВТ-130К, асфальтоукладчики ДС-191, ДС-504, ДС-505, автогрейдеры А-120, ДЗ-122А-1

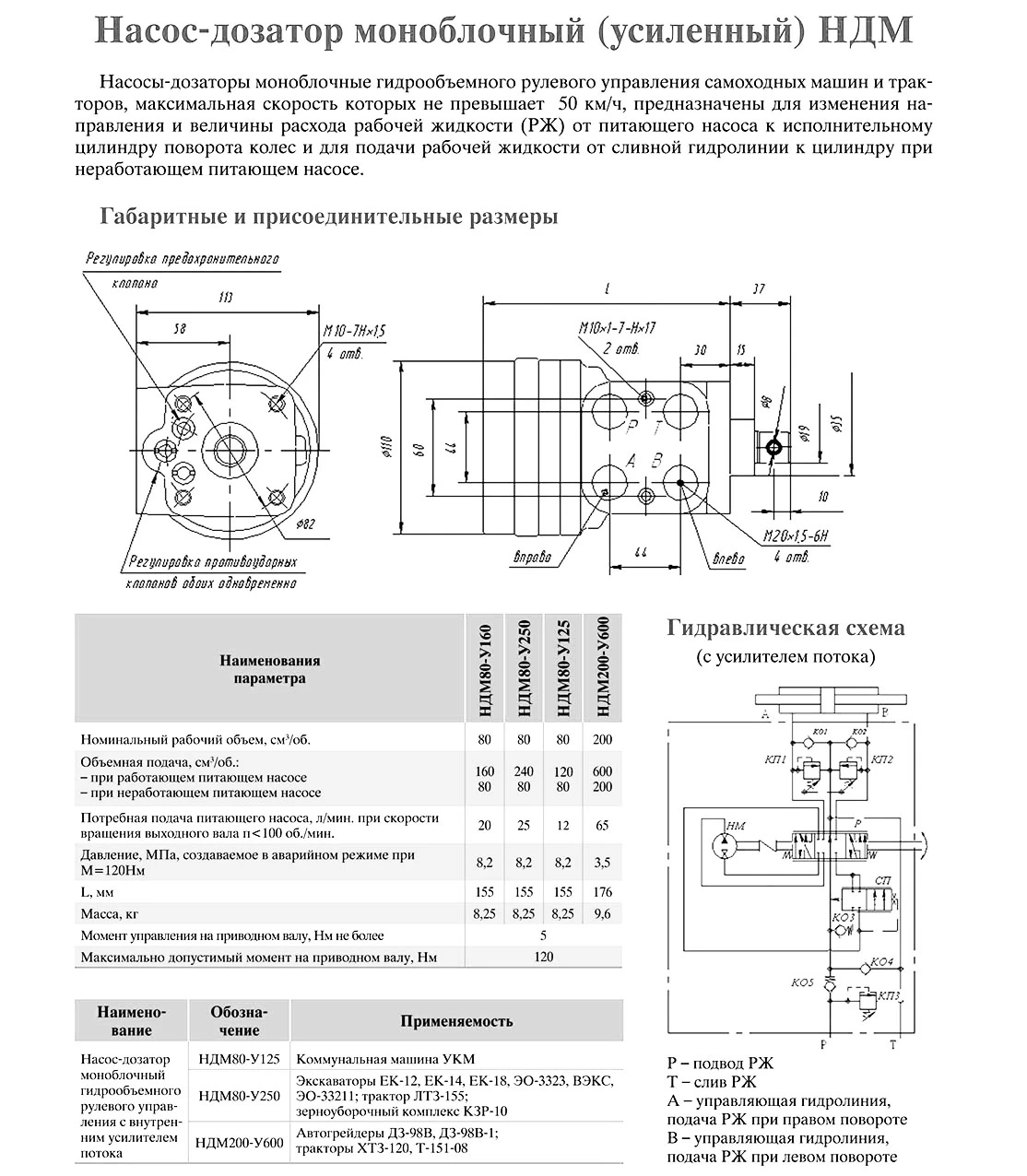

Схема насоса-дозатора (гидроруля)

Номер детали Наименование детели
1 8140 Подшипник
2 ЛМП122.01.001 Кольцо уплотнительное
3 022-027-030-2-2 Кольцо
4 ЛМП 161.00.001 Кольцо
5 НДМ02.000 Упор
6 НДМ02.001 Основание
7 4Х16.65Г Штифт
8 4Х20.65Г Штифт
9 НДМ00.011 Пружина
10 009-012-19-22 Кольцо
11 Б9,525-100 Шарик
12 Б6,35-100 Шарик
13 НДМ01.000 Корпус
14 НДМ00.019 Кольцо
15 НДМ00.016 Гнездо клапана
16 НДМ00.017 Клапан конусный
17 НДМ00.010А Пружина
18 НДМ01.006 Упор
19 НДМ01.018 Винт корончатый
20 НДМ01.003 Седло-поршень
21 НДМ01.013 Пружина
22 НДМ01.007 Упор
23 НДМ01.009 Вал приводной
24 НДМ01.022 Гильза
25 НДМ01.021 Золотник
26 НДМ01.001 Полумуфта
27 4h11х20 Штифт
28 100-105-25-2-2 Кольцо
29 НДМ00.005 Пластина
30 НДМ00.004 Вал карданный
31 НДМ00.014-01 Шайба
32 НДМ00.015 Крышка
33 100-014-25-2-2 Кольцо
34 М10-6gх65.88.019 Болт
35 НДМ05.000-02 Комплект орбитальный
36 МГП80.00.002-02 Ротор
37 МГП80.00.003-02 Ролик
38 НДМ05.001-02 Статор
39 НДМ00.0023 Штифт
40 2х14 Шплинт
