Ремонт гидромоторов МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400

Печать
Ремонт геороторных гидромоторов МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400 в Украине. Ремонт гидромотора МГП-80, Ремонт гидромотора МГП-100, Ремонт гидромотора МГП-125, Ремонт гидромотора МГП-160, Ремонт гидромотора МГП-200, Ремонт гидромотора МГП-250, Ремонт гидромотора МГП-315, Ремонт гидромотора МГП-400.
remont-gidromotora-mgp80
remont-gidromotora-mgp100
remont-gidromotora-mgp160
remont-gidromotora-mgp200
remont-gidromotora-mgp250
remont-gidromotora-mgp315
remont-gidromotora-mgp400
Описание

Ремонт геороторных гидромоторов МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400 в Украине (097)056-05-93

Геороторные гидромоторы типа МГП довольно тки распространены в коммунальной, дорожно-строительной, и сельскохозяйственной технике. По-сути гидромоторы МГП являются аналогами геороторных гидромоторов фирмы Danfoss, но благодаря отчечественному производству являются более дешёвыми и доступными. Так же георотные гидромоторы МГП можно встретить под таким названием как планетраные гидромоторы МГП. Огромный плюс и самое большое отличие геороторных гидромоторов МГП является в том что они низкооборотистые, и могур работать на более низких оборотах по сравнению саксиально поршневыми гидромоторами. Так например нижний предел оборотов аксиально поршневых гидромоторов является приблизительно 300-500 оборотов в минуту, вто время как минимальная скорость оборота гидромоторов МГП является от 5ти оборотов в минуту.

Но как и любой другой гидравлическийузел, гидромоторы МГП время от времени требуют ремонта и профилактики. Ремонт гидромоторов МГП одно из направлений деятельности компании Гидро-Спец-Торг. Специалисты нашей компании выполняют качественный и быстрый ремонт геороторных гидромоторов МГП на базе завода, в процессе ремонта используется проффесиональное импортное оборудование, а также оригинальные комплектующие. Все гидромоторы МГП прошедшие ремонт в нашей мастерской проходят обязательные стэндоыве испытания, что на сто процентов исключает не качественные ремонт гидромотора МГП.

По вопросам ремонта гидромотора МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400 звоните по телефону (097)056-05-93

 Таблица технических характеристик гидромоторов МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400

Параметр МГП80 МГП100 МГП125 МГП160 МГП200 МГП250 МГП315 МГП400
Рабочий объем, см3  80,5 100 125,7 159,7 200 250 314,9 400
 Частота вращения, об/мин
Номинальная
Максимальная
Минимальная

350
810
10

270
650
10

212
512
10

172
400
10

138
325
10

107
260
6

83
210
6

70
162
6
Давление на выходе, МПа
Номинальное
Максимальное

21
25
КПД общий  0,78
Полезная номинальная мощность, кВт 7,25 6,0 5,1 3,6
Крутящий момент, номинальный, нм 196 250 315 335 400 450 560 570
 Номинальная величина потока, л/мин 30
Максимальный перепад давления, МПа 21 21 21 21 17,5 15,5 14 12
Масса, кг 9,8 10 10,3 10,7 11,1 11,6 12,3 13,6



Гидромоторы МГП предназначены для привода рабочих органов в гидравлических системах сельскохозяйственных, коммунальных, дорожно-строительных, лесозаготовительных и других машин.

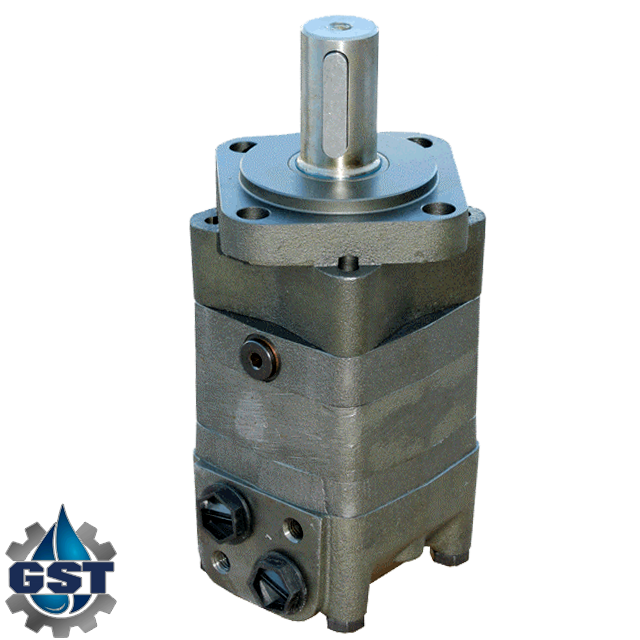

Планетарные гидромоторы (героторный гидромотор) МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400

Планетарные гидромоторы МГП являются высокомоментными нерегулируемыми гидравлическими моторами. Крутящий момент и частота вращения определяются рабочим объемом при известном расходе и перепаде давления. При фиксированном рабочем объеме расход жидкости определяет частоту вращения, а перепад давлений — крутящий момент.

Зачастую героторный гидромотор имеет больший рабочий объем по сравнению с шестеренными и аксиально-поршневыми. Так, максимальный рабочий объем аксиально-поршневых гидромоторов серии 51 — 250 см3, тогда как самый большой героторный гидромтор серии OMV или TMT 800 см3. За счет этого достигаются высокие крутящие моменты до 2500 Нм. С других случаях для достижения таких величин необходимо использовать связку гидромотора с планетарным редуктором. Ещё один вариант — радиально-поршневые гидромоторы, но это уже совершенно иной уровень цен и ещё большие типоразмеры, что далеко не всегда получается выгоднее гидромотора с редуктором.

Конструкция с героторной парой внутреннего зацепления обеспечивает плавность работы и возможность вращения на низких скоростях, тогда как для аксиально-поршневых гидромоторов нижним пределом скорости вращения считаются 300-500 об/мин. Здесь же такая скорость для многих моторов максимальна, а минимальная до 5 об/мин. По этим причинам планетарные гидромоторы называются высокомоментными и низкоскоростными.

Конструкция планетарных гидромоторов МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-250, МГП-315, МГП-400

 Планетарный гидромотор МГП имееет 2 шестерни (героторную пару) с внутренним зацеплением: внешнюю неподвижную и внутреннюю подвижную, через которую и происходит передача момента и частоты вращения. Используются исполнения внешней шестерни с посаженными на зубья роликами и без роликов для малых гидромоторов.

Распределитель гидравлического мотора вращается синхронно с внутренней шестерней, что обеспечивается карданным валом. Именно поэтому важно правильно позиционировать распределитель относительно героторной пары при сборке или ремонте гидромотора. В этом случае цикл всасывания — нагнетание для каждой межзубовой полости происходит практически без утечек. Используются два типа распределителей. Барабанный распределитель выполнен совместно с выходным валом. Дисковый распределитель выполнен отдельно от выходного вала и приводится во вращение через короткий кардан и имеет гидростатическую разгрузку для компенсации усилий со стороны рабочей жидкости.

Мы можем предоставить такие услуги:

Вид работЦена
Ремонт гидромотора МГП-80 Договорная, только после дифектовки
Ремонт гидромотора МГП-100  Договорная, только после дифектовки
Ремонт гидромотора МГП-125  Договорная, только после дифектовки
Ремонт гидромотора МГП-160  Договорная, только после дифектовки
Ремонт гидромотора МГП-200  Договорная, только после дифектовки
Ремонт гидромотора МГП-250  Договорная, только после дифектовки
Ремонт гидромотора МГП-315  Договорная, только после дифектовки
Ремонт гидромотора МГП-400  Договорная, только после дифектовки



Гидромоторы серии МГП выпускаются по лицензии фирмы «Данфосс» - Дания, с объемами от 40 до 315 см и различными исполнениями присоединительных валов (цилиндрические, шлицевые, конические по специальным размерам заказчиков).

Назначение:
Предназначены для привода рабочих органов сельскохозяйственной, тракторной техники, дорожно-строительных, коммунальных, деревообрабатывающих машин, оборудования и механизмов, работающих в пожарно-взрывоопасных средствах и условиях повышенной влажности.

Устройство и принцип работы:
Гидромоторы серии МГП – реверсивная гидромашина планетарного типа с нерегулируемыми параметрами. Рабочий орган состоит из ротора, статора и роликов. Ротор и статор с роликами вместе с двумя пластинами образуют замкнутые камеры переменного объема, в которые при помощи золотникового устройства подается под давлением рабочая жидкость, приводящая через карданную систему выходной вал во вращение. Рабочая жидкость: любые минеральные масла с кинематической вязкостью (20 – 800) х 10-6 м2/сек. при температуре (243-363)0К.

Температура окружающей среды ОМ - 50°С до + 50°С. Порядок установки и требования к монтажу:

  • Для предохранения манжетного уплотнения от давления дренажных утечек рабочей жидкости свыше 1 МПа необходимо предусматривать дренажную гидролинию, присоединяемую к дренажному отверстию. При давлении в сливной магистрали до 1 МПа допускается дренажную линию не ставить, слив дренажа будет происходить через один из обратных клапанов в сливную полость гидромотора. Обратный клапан срабатывает от избыточного давления 0,1 МПа по отношению к давлению сливной полости.
  • На гидромотор не должны передаваться механические воздействия от деформаций и перемещений присоединяемых к нему гидролиний.
  • Запрещается производить монтаж посредством ударов по гидромотору.

Габаритно присоеденительные размеры гидромоторов МГП

Конструктивная схема гидромоторов МГП

Состав гидромоторов МГП:

1. Ротор
2. Семь цилиндрических роликов (выполняют функцию зубьев статора);
3. Статор (шестерня с внутренним зубчатым венцом);

Рабочий орган - статор, ротор и ролики. Рабочая жидкость проходит через карданную систему и приводит выходной вал планетарного мотора во вращение.

Гидромотор планетарный предназначен для привода функциональных органов в гидравлике сельхозяйственной и разной аграрной техники при работе в регионах с умеренными климатическими условиями.

Гидродвигатель МГП 200является механизмом, который меняет направление вращения или движения с торцевым распределением рабочей жидкости. Такие агрегаты монтируются в гидравлике дорожно - ремонтной техники, комбайнах и других транспортных средств, основная функция которых - приведения в действие узлов, они, как правило, не регулируются.

Конструкция механизма:

Механизм состоит из героторной пары шестерни: внешней не двигающейся и внутренней двигающейся, через которую передается частота вращательных прокрутов.

Ключевые особенности и преимущества:

Героторный моторв сравнении с прочими моделями собратьев имеет ряд плюсов,цена на гидромотор МГПвполне приемлемая. Вероятность создания высоких вращательных моментов при небольших и низкочастотных оборотах, что дает возможность полностью убрать в приводах понижающие редукторы. Компактный размер делает возможным выполнения установки в разные устройства машины (колесные части, подъемники и так далее.).

Универсальный механизм: полностью готов к работе в суровых погодных условиях и бесперебойно функционирует при температурном режиме от -50 до +50 градусов.

Принцип функционирования гидромотора:

Рабочиймеханизм гидравлического двигателяструктурирован из роликов статора и ротора. В сочетании с пластинами эти комплектующие образуют закрытые отсеки нестабильного объема. С помощью золотникового клапанагидродвигателяноситель энергии поступает под определенным давлением, проходя через крестовину, заставляет активный элемент вращаться. Вещество, используемое как носитель энергиигидромотора– это в основном минеральные масла, обладающие кинематической вязкостью (20-800)-10-6м2/сек.

Деревообрабатывающий станок ЦДС-1100;
Подметально-уборочная машина ПУМ-Магистраль;
Напольно-монорельсовая машина МНР-5;
Уборочная машина УКМ;
Привод лебёдок малотоннажных судов;
Жатка прицепная ЖХТ-9-18
ОАО «КОРМЗ» -коммунные машины серии «МПУ»

Гидромотор МГП-200 реверсивная гидромашина планетарного типа. Рабочий орган состоит из ротора, статора и роликов; ротор соединен карданным валом с выходным валом гидромотора. Ротор и статор с роликами вместе с двумя пластинами образуют замкнутые камеры переменного объема, в которые при помощи золотникового устройства подается под давлением рабочая жидкость, приводящая выходной вал во вращение. В наличии.
