Стартер 2501.3708-21, Стартер СТ-25, Стартер МАЗ, Стартер ЯМЗ-236, ЯМЗ-238, ЯМЗ-240, ЯМЗ-7511

Печать
Стартер 2501.3708-21, стартер СТ-25, стартер 25.3708000 , стартер 25.3708-21, Стартер КАМАЗ 2501.3708-21 для установки на двигатели ЯМЗ. Устанавливается на автомобили МАЗ, Урал, КрАЗ, МоАЗ, К-700, Т-150 с двигателями ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240. Напряжение 24В, Мощность 8,2 кВт, Масса 29 кг, количество зубьев 10. Вращение - правое.

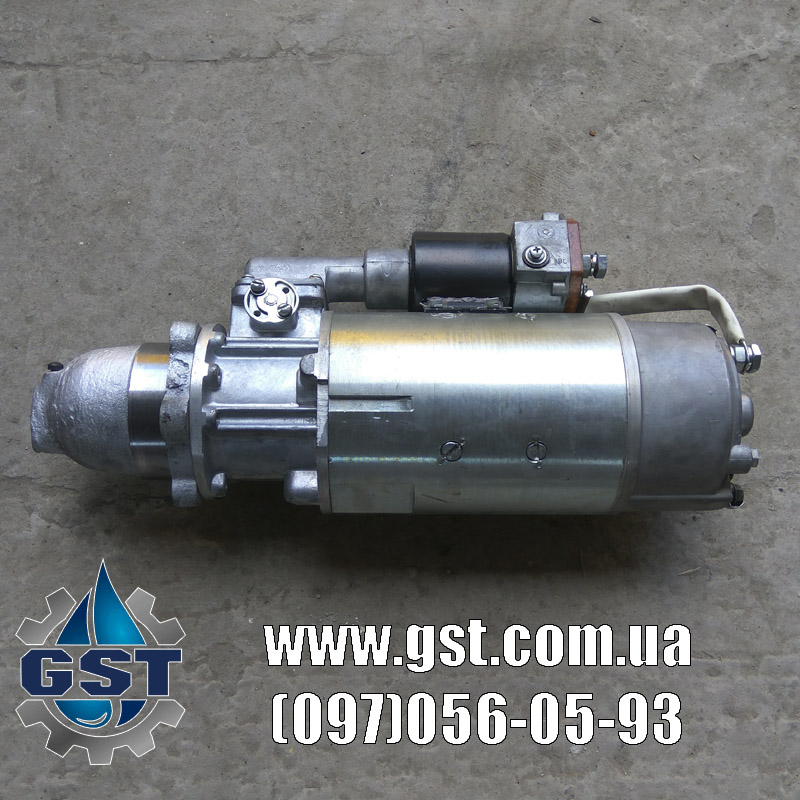

starter_2501.370800-119

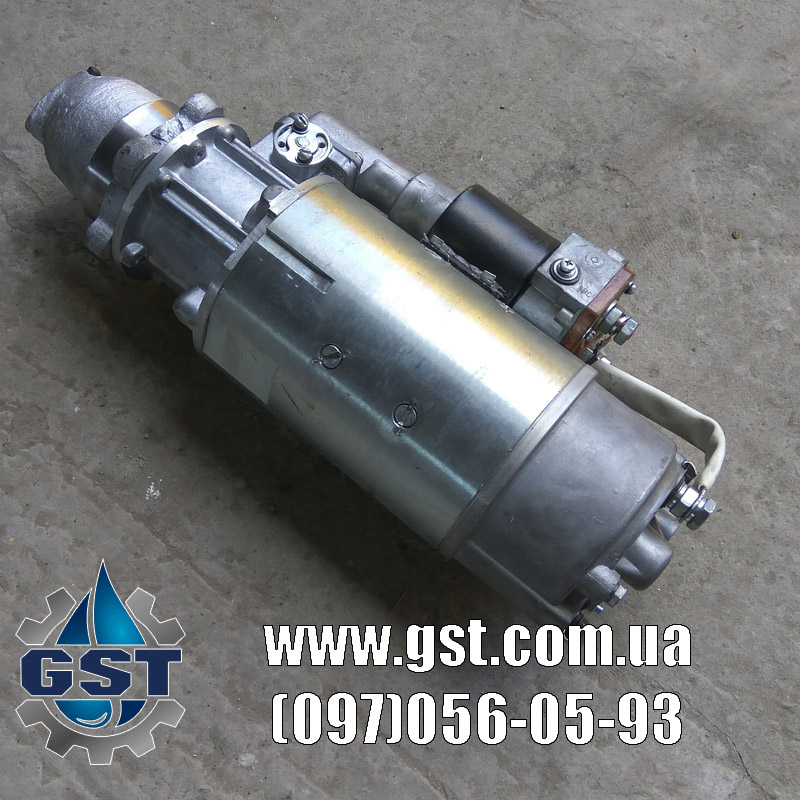

starter_2501.370800-11_006

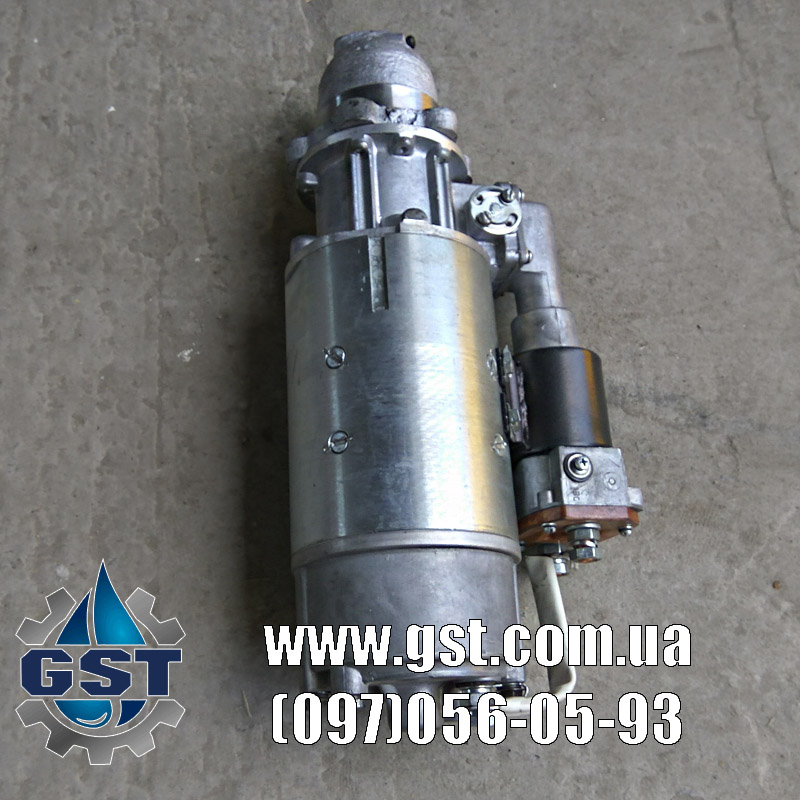

starter_2501.370800-11_017

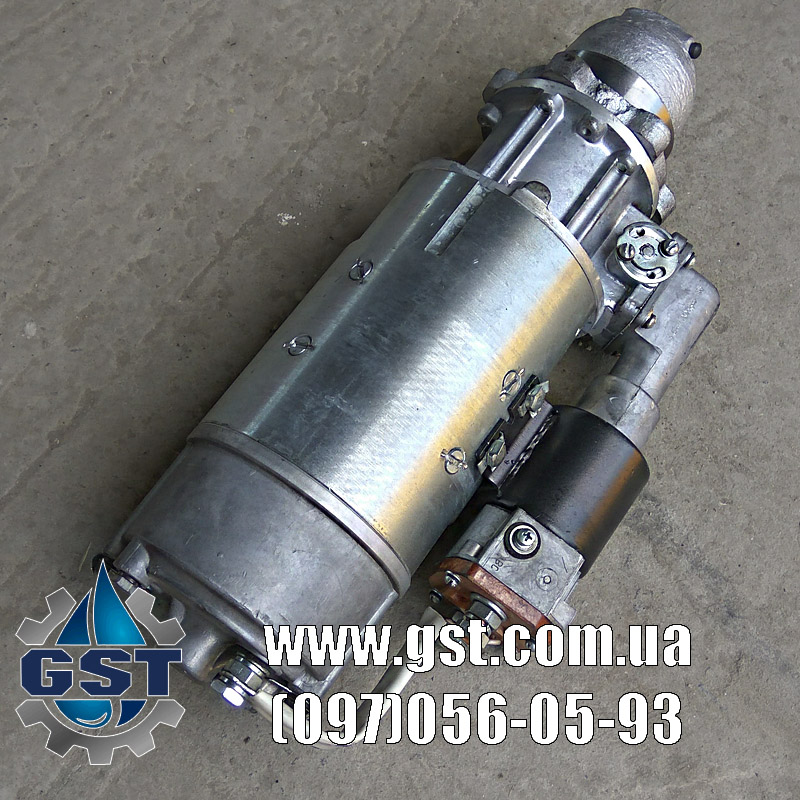

starter_2501.370800-11_025

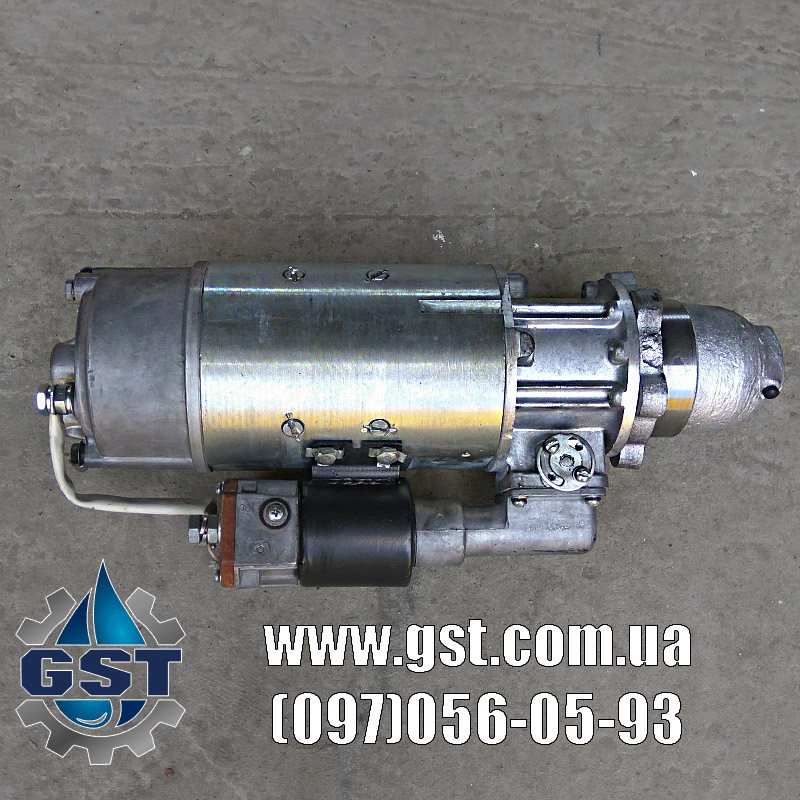

starter_2501.370800-11_033

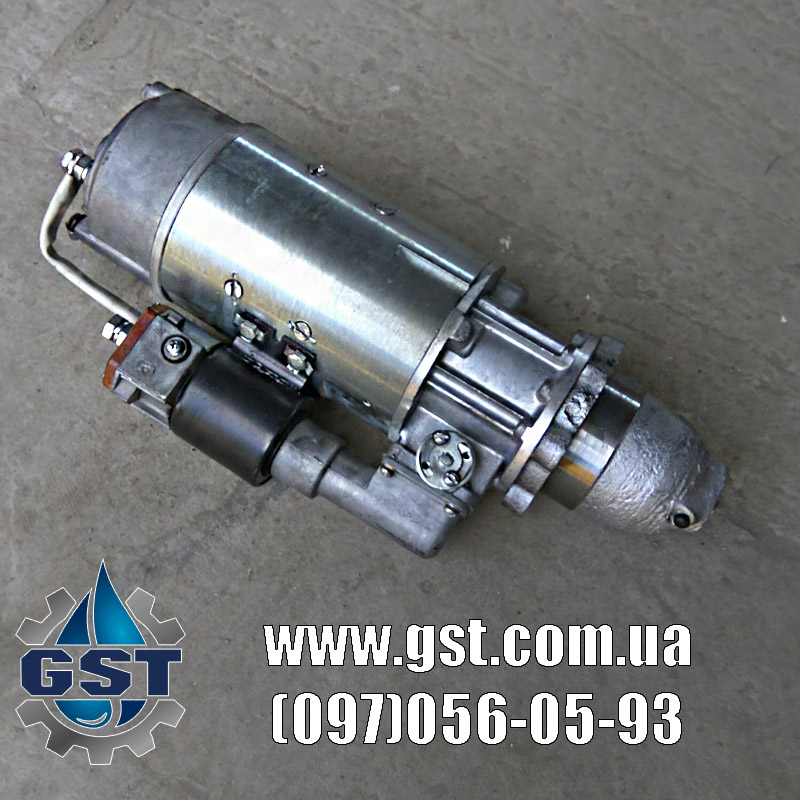

starter_2501.370800-11_046

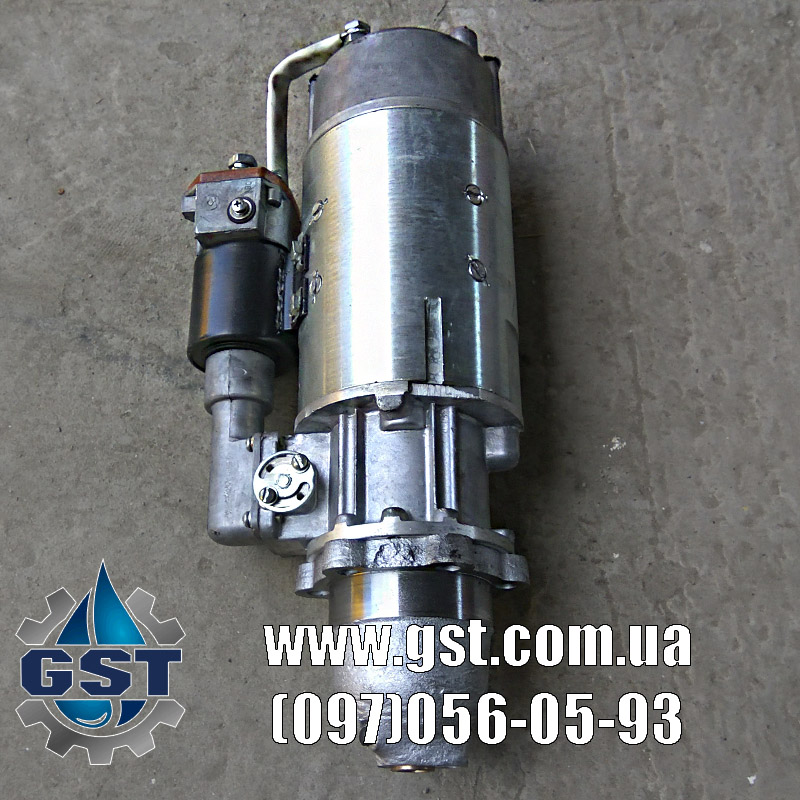

starter_2501.370800-11_055

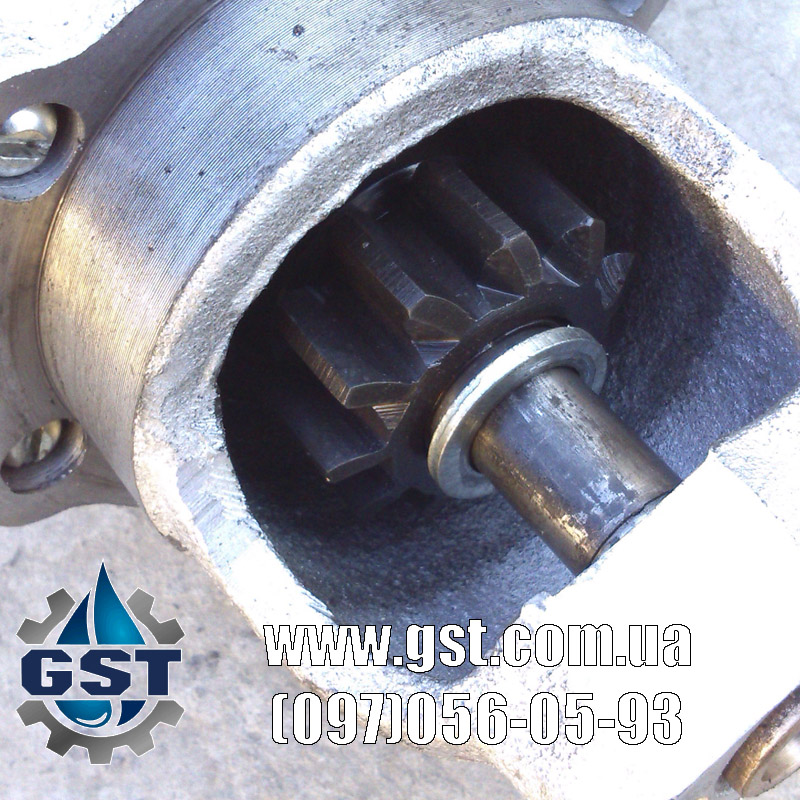

starter_2501.370800-11_063
Описание

Стартер 2501.3708-21 спроэктирован для запуска двигателей ЯМЗ и его модификаций и комплектаций. В разных источниках (в разной технической литературе) стартер 2501.3708-21 может иметь разные маркировки, среди кторых такие как: стартер 2501.3708-21, стартер 2501 МАЗ, стартер СТ-25, стартер 25.3708000-21. Стартер 2501 имеет так же несколько конструктивных исполнений в зависимости от того, на какой двигатель он будет установлен. Так например модификация стартера 2501.3708-40 предназначена для запуска двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240. Модификация стартера 2501.3708-21 предназначена для запуска двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240, ЯМЗ-8424.10, ЯМЗ-8481.10. Модификация стартера 2501.3708-11 предназначена для запуска двигателей КамАЗ-740, КамАЗ-7403, КамАЗ-740.11-240, КамАЗ-740.13-260. Максимальное время работы стартера не должно составлять более 10 секунд, в случае если температура окружающей среды имеет отрицательное значение, то допускается максимальное время работы 20 секунд. Для работы стартеру 2501.3708-11 требуется аккумулятор 24 В, емкостью 190 А·ч.

  • Стартер 25.3708-01 заменен на 2501.3708-40 (модуль,мм - 4,25) устанавливается на ЯМЗ-240 всех модификаций и комплектаций.
  • Стартер 2501.3708-20 заменен на 2501.3708-21 укороченный (модуль,мм - 3,75), унифицированный рядом деталей со стартером а/м КамАЗ. Устанавливается на ЯМЗ-236, 238, 7511 всех модификаций и комплектаций.
  • Стартер 2501.3708-10 заменен на 2501.3708-11 (модуль,мм - 3,75). Устанавливается на автомобили КамАЗ с двигателями КамАЗ-740, КамАЗ-7403, 740.11-240, 740.13-260, 740.30-260 и их модификациями.
  • Стартер 2502.3708-30 заменен на 2502.3708-31 (модуль,мм - 3,75). Устанавливается на автомобили КамАЗ с двигателями КамАЗ Евро-2.

Замена вызвана модернизацией щеточно-коллекторного узла и применения щеток меньшего типоразмера.
Новые модификации стартеров взаимозаменяемы с предыдущими моделями.

При выходе из строя шестерни стартера или зубчатого обода маховика необходимо проводить их замену в соответствии с модулем зубчатого зацепления:
– На ободе маховика с числом зубьев Z2 = 132 с модулем m = 3,75 мм нанесена маркировка «3,75». – На ободе маховика с числом зубьев Z2 = 115 с модулем m = 4,25 мм нанесена маркировка «ЯМЗ Б».
– На шестерне стартера с модулем m = 3,75 мм число зубьев Z1=10.
– На шестерне стартера с модулем m = 4,25 мм число зубьев Z1=11.

Технические характеристики стартера 2501.3708000-21:

  • Номинальное напряжение - 24 В;
  • Номинальная мощность - 8,2 кВт;
  • Направление вращения - правое;
  • Емкость аккумуляторной батареи при 20 грдусов - 182 А.ч;
  • Номинальный диаметр корпуса - 150 мм;
  • Количество зубьев шестерни - 10;
  • Модуль шестерни - 3,75 мм;
  • Управление стартером - дистанционное
  • Привод - храповичный механизм свободного хода;
  • Масса - 25,3 кг;
  • Применяемость - двигатели ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240, ЯМЗ-8424.10, ЯМЗ-8481.10

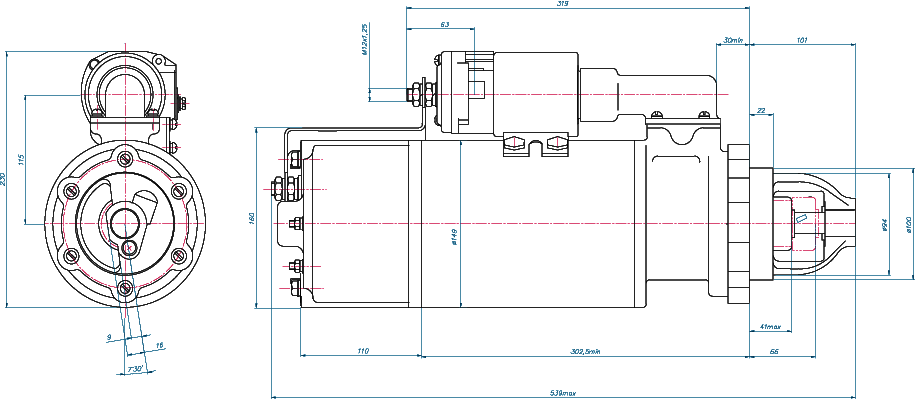

Габаритно присоеденительные размеры сартера 2501.3708-21
