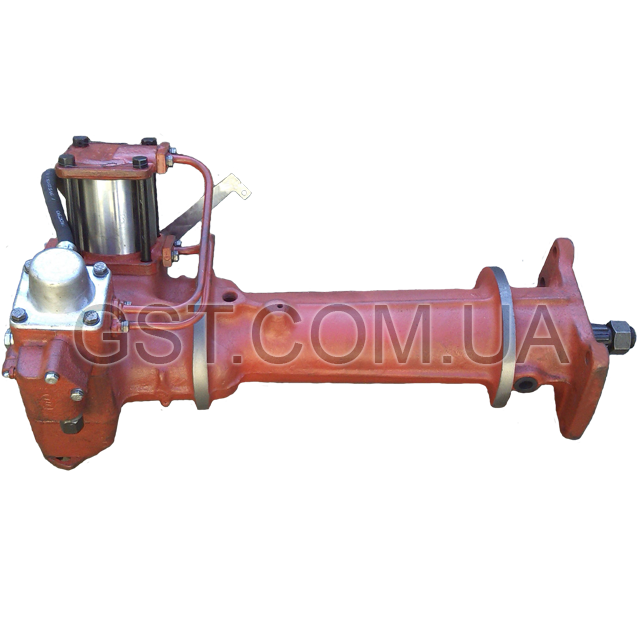

ГУР МТЗ, Рулевая колонка МТЗ, Гидроусилитель руля МТЗ (70-3400020)

Печать
Гидроусилитель руля мтз, ГУР МТЗ, Рулевая колонка МТЗ. Каталожные номера 70-3400020 или 72-3400015. Применение – тракторы МТЗ-50, МТЗ-80, МТЗ-82. Новый ГУР МТЗ, Новая рулевая колонка МТЗ, Новый гидроусилитель руля МТЗ.
gur-MTZ80_01
gur-MTZ80_02
gur-MTZ80_03
gur-MTZ80_04
gur-MTZ80_05
Описание

Гидроусилитель руля МТЗ-80 (ГУР МТЗ) предназначен для уменьшения усилий управления трактором МТЗ и увеличения степени комфорта и безопасности при движении. В народе гидроусилитель руля МТЗ можно встретить под разными названиями, такими как ГУР МТЗ, рулевая колонка мтз, гидроусилитель руля мтз, но по сути это одно и то же устройство с каталожным номером ГУР 70-3400020 или ГУР 72-3400015. ГУР МТЗ устанавливается на тракторы МТЗ-50, МТЗ-80, МТЗ-82 или же на любую другую технику на базе трактора МТЗ. Конструктивно ГУР МТЗ-50 отличается от ГУР МТЗ-80 и ГУР МТЗ-82 лишь присутствием механизма блокировки колес, который работает с помощью небольшой распределительной коробочки с боку рулевой колонки МТЗ. Что касается технического устройства и принципа работы гидроусилителя руля МТЗ80\82, то ГУР МТЗ представляет собой гидравлический агрегат с встроеным гидроцилиндром двухстороннего действия, а также интегрированым гидрораспределителем с одним золотником. Питает ГУР МТЗ80 шестерённый насос НШ-10 левого вращения, с подачей 21л/мин. Рабоче давление в системе для ГУРа МТЗ-80 и МТЗ-82 немного отличается. Так для МТЗ-80 рабочее давлиние в гидравлической системе составляет 80±5(8,0±0,5) Мпа, а для ГУРа МТЗ-82 давление 100±5(10±0,5)Мпа. Устанавливается рулевая колонка МТЗ непосредственно перед радиатором двигателя МТЗ (д-240), и закрывается защитой (копотом) трактора. Купить ГУР МТЗ вы можите в нашем интернет магазине позвонив по указанным на нашем сайте номерам. В наличии всегда есть рулевые колонки МТЗ Украинского и Белорусского производства.



Технические характеристики гидроусилителя руля МТЗ (ГУР МТЗ):

  • Страна производитель - Украина, Белоруссия
  • Каталожный номер - 70-3400020 или 72-3400015
  • Применяемость – Тракторы МТЗ-50, МТЗ-80, МТЗ-82
  • Тип насоса питающий ГУР - шестерённый НШ10-В-З-Л-У
  • Подача насоса – 21 л/мин
  • Конструктивное исполнение ГУРа МТЗ - раздельно-агрегатный
  • Максимальное рабочее давление в системе МТЗ80/МТЗ82 - 80±5(8,0±0,5) Мпа/100±5(10±0,5) Мпа
  • Габаритные размеры - 820х416х510 мм
  • Вес – 70 кг
  • Гарантия – 6 месяцев



Схема гидроусилителя руля МТЗ (ГУР МТЗ)

1 – поворотный вал; 2 – корпус; 3 – верхняя втулка; 4 – сектор; 5 – червяк; 6 – колпачок предохранительного клапана; 7 – пробка; 8 – верхняя крышка; 9 – гайка; 10 – регулировочный болт; 11 – подводящий трубопровод; 12 – сливной фильтр; 13 – корпус клапана; 14 – трубопровод клапана; 15 – поворотный кран датчика блокировки дифференциала; 16 – регулировочные прокладки; 17 – золотник датчика блокировки дифференциала; 18 – упор рейки; 19 – рейка; 20 – всасывающий трубопровод; 21 – нижняя втулка; 22 – сошка; 23 – гайка сошки; 24 – манжета; 25 – сливная пробка; 26 – спускной патрубок.



Гидроусилитель руля МТЗ. Рулевая колонка МТЗ, ГУР МТЗ
Класс чистоты рабочей жидкости (гур) 12 по ГОСТ 17216-71
Двигатель (гур) Д-240, Д-243, д-245 и их модификации
Вид Гидравлический
Вес 70кг
Тип насоса от которого ГУР мТЗ работает Работает в паре с Насос НШ-10.
Страна производитель (гур) Украина
Завод производитель Гидро-Спец-Маш
Каталожный номер (гур) 72-3400015 (встречается обозначение 70-3400020)
Конструктивное исполнение Раздельно-агрегатный
Модель техники (гур) МТЗ-80, МТЗ-82 и их модификации
Температура окружающей среды, °C (гур) от -30 до +60
Узел управления (гур) Управление рулевое
Кинематическая вязкость масла, сСт (гур) 40-70
Габаритные размеры  820х416х510мм
Рабочая жидкость (рекомендуемая) Моторные масла: М8 и М10 (ГОСТ 17479.1-85); Гидравлические масла: МГ-30 (ТУ-38.10150-79), МГЕ 46В (ТУ38.001347-83); Гидравлическое масло А (ТУ38.1011282-89); Индустриальное масло: И-30А, И-40А, И-50А (ГОСТ 20799-88)
Температура рабочей жидкости, °C (гур) от +15 до +80
Гарантия  6 месяцев
