Гидроусилитель руля ЮМЗ-6, ГУР ЮМЗ, Рулевая колонка ЮМЗ. Каталожные номера 45Т-3400010-01 или 45Т-3400010-02. Применение – тракторы ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ. Новый ГУР ЮМЗ, Новая рулевая колонка ЮМЗ, Новый гидроусилитель руля ЮМЗ, Купить новый ГУР ЮМЗ, Цена ГУР ЮМЗ, ГУР ЮМЗ-6АЛ, ГУР ЮМЗ-6АМ, ГУР ЮМЗ-6КЛ, ГУР ЮМЗ-6КМ, рулевая колонка ЮМЗ-6АЛ, рулевая колонка ЮМЗ-6АМ, рулевая колонка ЮМЗ-6КЛ, рулевая колонка ЮМЗ-6КМ, гидроусилитель руля ЮМЗ-6АЛ, гидроусилитель руля ЮМЗ-6АМ, гидроусилитель руля ЮМЗ-6КЛ, гидроусилитель руля ЮМЗ-6КМ. Доставка по всей Украине.
gur_umz_02

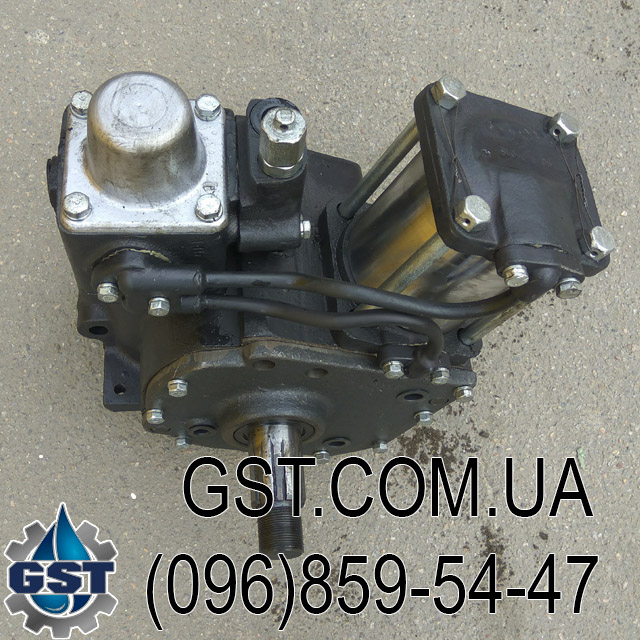

gur_umz_03
gur_umz_04
gur_umz_05
gur_umz_06
gur_umz_07
Описание

Гидроусилитель руля ЮМЗ-6 (ГУР ЮМЗ) предназначен для уменьшения усилий управления трактором ЮМЗ и увеличения степени комфорта и безопасности при движении. В народе гидроусилитель руля ЮМЗ можно встретить под разными названиями, такими как ГУР ЮМЗ, рулевая колонка ЮМЗ, гидроусилитель руля ЮМЗ, но по сути это одно и то же устройство с каталожным номером ГУР 45Т-3400010-01 или ГУР 45Т-3400010-02. ГУР ЮМЗ устанавливается на тракторы ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ или же на любую другую технику на базе трактора ЮМЗ. Что касается технического устройства и принципа работы гидроусилителя руля ЮМЗ, то ГУР ЮМЗ представляет собой гидравлический агрегат с встроеным гидроцилиндром двухстороннего действия, а также интегрированым гидрораспределителем с одним золотником. Питает ГУР ЮМЗ-6 шестерённый насос НШ-10 с подачей 21л/мин. Рабоче давление в системе для ГУРа ЮМЗ немного отличается. Так для ЮМЗ рабочее давлиние в гидравлической системе составляет 80±5(8,0±0,5) Мпа, а для ГУРа ЮМЗ давление 100±5(10±0,5)Мпа. Устанавливается рулевая колонка ЮМЗ непосредственно с левой стороны от двигателя ЮМЗ (Д-65), и закрывается защитой (копотом) трактора. Купить ГУР ЮМЗ, а также узнаць цену вы можите в нашем интернет магазине позвонив по указанным на нашем сайте номерам. В наличии всегда есть рулевые колонки ЮМЗ. Так же наша фирма имеет возможность выполнить капитальный ремонт рулевой колонки ГУР ЮМЗ с гарантией.

Технические характеристики гидроусилителя руля ЮМЗ (ГУР ЮМЗ):

  • Страна производитель - Украина
  • Каталожный номер - 45Т-3400010-01 или 45Т-3400010-02
  • Применяемость – Тракторы ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛ, ЮМЗ-6КМ.
  • Тип насоса питающий ГУР - шестерённый НШ-10
  • Подача насоса – 21 л/мин
  • Конструктивное исполнение ГУРа ЮМЗ - раздельно-агрегатный
  • Максимальное рабочее давление в системе ЮМЗ - 80±5(8,0±0,5) Мпа/100±5(10±0,5) Мпа
  • Вес – 70 кг
  • Гарантия – 6 месяцев

Принципиальная схема гидроусилителя руля ЮМЗ (ГУР ЮМЗ-6). Схема гидроусилителя руля ЮМЗ

1 – рулевое колесо; 2 – рулевая колонка; 3 – педаль; 4 – эксцентричная втулка; 5 – корпус; 6 – рейка; 7 – регулировочные прокладки; 8 – упор; 9 – палец; 10 – верхняя крышка цилиндра; 11 – шток; 12 – поршень; 13 – нижняя крышка цилиндра; 14, 29 – болты; 15 – сошка; 16 – контргайка; 17, 20 – пружины; 18 – винт; 19 – предохранительный клапан; 21 – крышка; 22 – сферическая гайка; 23 – золотник; 24 – корпус распределителя; 25 – плунжер; 26 – червяк; 27 – сектор; 28 – нагнетательный маслопровод; 31 – сливной маслопровод; 32 – дренажный маслопровод; 33 – фильтр; 34 – бак; 35 – всасывающий маслопровод; 36 – насос; I и II – полости.

Причины поломки ГУРа ЮМЗ. Ремонт ГУР ЮМЗ своими руками.

Видеообзор гидроусилителя руля ГУР ЮМЗ
