РЕМОНТ АКСИАЛЬНО-ПОРШНЕВЫХ ГИДРОНАСОСОВГидронасос 410.56-03.02 нерегулируемый аксиально-поршневой, (шлицевой вал, правое вращение) аналог 310.56.03

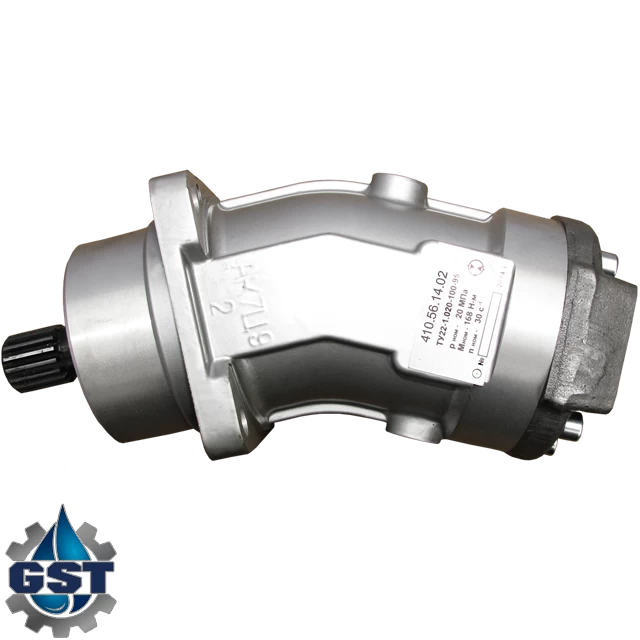

Гидронасос 410.56.14.02 нерегулируемый аксиально-поршневой, (шпоночный вал, левое вращение) аналог гидронасос 310.3.56-06.06
Гидронасос 410.56.14.02 шпоночный вал диаметром 40 миллиметров, левое вращение, аксиально-поршневой. Рабочий объем 56 см3, Вес 26 кг. Тип машины - гидронасос. Конструктивное исполнение вала - 40хf7x2x9g по ГОСТ 23360-78. Типоразмер - 56. Аналог - гидронасос 310.3.56-06.06. Применяемость - коммунальная техника, дорожно-строительная техника, автокраны , спецтехника, буровые установки, экскаваторы ЭО, ЕК, манипуляторы, буровые машины, краны , универсальные насосные агрегаты УНА, автокраны КС, КрАЗ, шахтное оборудование, автогрейдеры ДЗ, автомобили БелАЗ , бульдозеры.
Описание
* При поставке с бронзовым блоком.
** При коэффициенте подачи не менее 0,5.
*** При коэффициенте неравномерности не более 0,2 и коэффициенте подачи не менее 0,75.
Гидромоторы и гидронасосы нерегулируемые 410.56 (далее по тексту — гидромашины), предназначены для гидропривода строительных и дорожных машин.
Гидронасос преобразует механическую энергию вращения в энергию потока рабочей жидкости, гидромотор — энергию потока рабочей жидкости в механическую на выходном валу. Гидромашины выпускаются в климатическом исполнении СТ(У1) в соответствии с МЭК 721-2-1:1982 (ГОСТ 15150) для работы при температуре окружающей среды от минус 40 до плюс 40 °С.
Технические характеристики
| Наименование параметра | Обозначение по табличке маркировочной |
Значение для | ||
| гидромоторов | гидронасосов | |||
| Рабочий объем, см³ | — | 56±1,68 | ||
| Номинальный перепад давления, МРа: | — | 25 (20)* | — | |
| Давление на входе, МРа: | ||||
| номинальное | Pn | 25 (20)* | — | |
| максимальное | 35 (32)* | 1,6 | ||
| < минимальное (абсолютное) | — | 0,07 | ||
| Давление на выходе, МРа: | ||||
| номинальное | Pn | — | 25 (20)* | |
| максимальное | — | 35 (32)* | ||
| Максимальное давление дренажа, МРа | — | 0,2 | ||
| Частота вращения, s-1: | ||||
| номинальная | Nn | 25±2,5 | ||
| максимальная | ||||
| при максимальном давлении на входе** | 62,5 | |||
| при минимальном давлении на входе | — | 35,8 | ||
| минимальнаяна входе*** | 0,83±0,08 | 6,7±0,7 | ||
| Номинальная подача гидронасоса, dm³/s | Qn | — | 1,33+0,11-0,1 | |
| Номинальный расход гидромотора, dm³/s | — | 1,46+0,12-0,11 | — | |
| Крутящий момент гидромотора, N·m | ||||
| номинальный | Mn | 213,9 (171,2)* | — | |
| страгивания | 146 (117)* | — | ||
| Номинальная эффективная мощность, kW, не менее | — | 32,9 (26,9)* | — | |
| Номинальная потребляемая мощность, kW, не менее | Р | — | 35,8 (29,23)* | |
| КПД в номинальном режиме: | ||||
| подачи для гидронасосов | — | — | 0,95 | |
| механический для гидромоторов | 0,96 | — | ||
| полный | 0,92 | 0,91 | ||
| Кинематическая вязкость рабочей жидкости, mm²/s: | ||||
| номинальная | — | 25±10 | ||
| максимальная пусковая | 1500 | |||
| минимальная кратковременная | 10 | |||
| Температура рабочей жидкости, °С | ||||
| минимальная | — | –40 | ||
| максимальная | +75 | |||
| Номинальная тонкость фильтрации, µm | — | 25 | ||
| Масса (без рабочей жидкости), kg, не более | — | 42 | ||
** При коэффициенте подачи не менее 0,5.
*** При коэффициенте неравномерности не более 0,2 и коэффициенте подачи не менее 0,75.
Присоединительные размеры
Габаритные и присоединительные размеры гидромашин 410.56-00...-08
Таблица исполнений
| Наименование гидромашин | Обозначение по табличке маркировочной |
| Гидромотор нерегулируемый реверсивный со шлицевым валом | 410.56-00.02У1 |
| Гидромотор нерегулируемый реверсивный со шпоночным валом | 410.56-01.02У1 |
| Гидромотор нерегулируемый реверсивный с укороченным шлицевым валом | 410.56-02.02У1 |
| Гидронасос нерегулируемый правого вращения со шлицевым валом | 410.56-03.02У1 |
| Гидронасос нерегулируемый правого вращения со шпоночным валом | 410.56-04.02У1 |
| Гидронасос нерегулируемый правого вращения с укороченным шлицевым валом | 410.56-05.02У1 |
| Гидронасос нерегулируемый левого вращения со шлицевым валом | 410.56-06.02У1 |
| Гидронасос нерегулируемый левого вращения со шпоночным валом | 410.56-07.02У1 |
| Гидронасос нерегулируемый левого вращения с укороченным шлицевым валом | 410.56-08.02У1 |
Габаритные и присоединительные размеры гидромашин 410.56 -09; -10; -11
Таблица исполнений
| Наименование гидромашин | Обозначение по табличке маркировочной |
| Гидромотор нерегулируемый реверсивный с укороченным шлицевым валом и уменьшенным размером по установочному фланцу | 410.56-09.02У1 |
| Гидронасос нерегулируемый правого вращения с укороченным шлицевым валом и уменьшенным размером по установочному фланцу | 410.56-10.02У1 |
| Гидронасос нерегулируемый левого вращения с укороченным шлицевым валом и уменьшенным размером по установочному фланцу | 410.56-11.02У1 |
Габаритные и присоединительные размеры гидромашин 410.56 -12…-17
Таблица исполнений
| Наименование гидромашин | Обозначение по табличке маркировочной |
| Гидромотор нерегулируемый реверсивный со шлицевым валом и уменьшенным размером по установочному фланцу | 410.56-12.02У1 |
| Гидромотор нерегулируемый реверсивный со шпоночным валом и уменьшенным размером по установочному фланцу | 410.56-13.02У1 |
| Гидронасос нерегулируемый правого вращения со шлицевым валом и уменьшенным размером по установочному фланцу | 410.56-14.02У1 |
| Гидронасос нерегулируемый правого вращения со шпоночным валом и уменьшенным размером по установочному фланцу | 410.56-15.02У1 |
| Гидронасос нерегулируемый левого вращения со шлицевым валом и уменьшенным размером по установочному фланцу | 410.56-16.02У1 |
| Гидронасос нерегулируемый левого вращения со шпоночным валом и уменьшенным размером по установочному фланцу | 410.56-17.02У1 |
Гидромоторы и гидронасосы нерегулируемые 410.56 (далее по тексту — гидромашины), предназначены для гидропривода строительных и дорожных машин.
Гидронасос преобразует механическую энергию вращения в энергию потока рабочей жидкости, гидромотор — энергию потока рабочей жидкости в механическую на выходном валу. Гидромашины выпускаются в климатическом исполнении СТ(У1) в соответствии с МЭК 721-2-1:1982 (ГОСТ 15150) для работы при температуре окружающей среды от минус 40 до плюс 40 °С.
Технические характеристики
| Наименование параметра | Обозначение по табличке маркировочной |
Значение для | ||
| гидромоторов | гидронасосов | |||
| Рабочий объем, см³ | — | 56±1,68 | ||
| Номинальный перепад давления, МРа: | — | 25 (20)* | — | |
| Давление на входе, МРа: | ||||
| номинальное | Pn | 25 (20)* | — | |
| максимальное | 35 (32)* | 1,6 | ||
| < минимальное (абсолютное) | — | 0,07 | ||
| Давление на выходе, МРа: | ||||
| номинальное | Pn | — | 25 (20)* | |
| максимальное | — | 35 (32)* | ||
| Максимальное давление дренажа, МРа | — | 0,2 | ||
| Частота вращения, s-1: | ||||
| номинальная | Nn | 25±2,5 | ||
| максимальная | ||||
| при максимальном давлении на входе** | 62,5 | |||
| при минимальном давлении на входе | — | 35,8 | ||
| минимальнаяна входе*** | 0,83±0,08 | 6,7±0,7 | ||
| Номинальная подача гидронасоса, dm³/s | Qn | — | 1,33+0,11-0,1 | |
| Номинальный расход гидромотора, dm³/s | — | 1,46+0,12-0,11 | — | |
| Крутящий момент гидромотора, N·m | ||||
| номинальный | Mn | 213,9 (171,2)* | — | |
| страгивания | 146 (117)* | — | ||
| Номинальная эффективная мощность, kW, не менее | — | 32,9 (26,9)* | — | |
| Номинальная потребляемая мощность, kW, не менее | Р | — | 35,8 (29,23)* | |
| КПД в номинальном режиме: | ||||
| подачи для гидронасосов | — | — | 0,95 | |
| механический для гидромоторов | 0,96 | — | ||
| полный | 0,92 | 0,91 | ||
| Кинематическая вязкость рабочей жидкости, mm²/s: | ||||
| номинальная | — | 25±10 | ||
| максимальная пусковая | 1500 | |||
| минимальная кратковременная | 10 | |||
| Температура рабочей жидкости, °С | ||||
| минимальная | — | –40 | ||
| максимальная | +75 | |||
| Номинальная тонкость фильтрации, µm | — | 25 | ||
| Масса (без рабочей жидкости), kg, не более | — | 42 | ||
* При поставке с бронзовым блоком.
** При коэффициенте подачи не менее 0,5.
*** При коэффициенте неравномерности не более 0,2 и коэффициенте подачи не менее 0,75.
Присоединительные размеры
Габаритные и присоединительные размеры гидромашин 410.56-00...-08
Таблица исполнений
| Наименование гидромашин | Обозначение по табличке маркировочной |
| Гидромотор нерегулируемый реверсивный со шлицевым валом | 410.56-00.02У1 |
| Гидромотор нерегулируемый реверсивный со шпоночным валом | 410.56-01.02У1 |
| Гидромотор нерегулируемый реверсивный с укороченным шлицевым валом | 410.56-02.02У1 |
| Гидронасос нерегулируемый правого вращения со шлицевым валом | 410.56-03.02У1 |
| Гидронасос нерегулируемый правого вращения со шпоночным валом | 410.56-04.02У1 |
| Гидронасос нерегулируемый правого вращения с укороченным шлицевым валом | 410.56-05.02У1 |
| Гидронасос нерегулируемый левого вращения со шлицевым валом | 410.56-06.02У1 |
| Гидронасос нерегулируемый левого вращения со шпоночным валом | 410.56-07.02У1 |
| Гидронасос нерегулируемый левого вращения с укороченным шлицевым валом | 410.56-08.02У1 |
