Головка блока цилиндров МТЗ-80, Головка блока цилиндров Д-240. ГБЦ трактора МТЗ-80, МТЗ-82 (Д-240) с клапанами 240-1003012-А1

Головка блока цилиндров трактора МТЗ представляет собой монолитный чугунный корпус со специальными внутренними отверстиями и плоскостями (выпускными и впускными каналами) в которых установленны клапана. Так же голвка блока МТЗ участвует в охлаждении двигателя (теплоотводе) ведь в ней по внутренним каналам протекает специальное охлаждающее вещество. По своей сути любая головка блока цилиндров (не обязательно Д-240 МТЗ) является одной из основных составных частей двигателя внутреннего сгорания, и учавствует во многих процессах мотора.

В первую очердь головка блока МТЗ-80  - это крышка самого блока цилиндров двигателя Д-240, а так же составная часть газораспределительного механизма (ГРМ). Так же головка блока цилиндров Д-240 (МТЗ-80) принимает участие в процесе подвода смазочных материалов, охлаждающей жидкости и в построении самой камеры сгорания.

Данная головка блока цилиндров трактора МТЗ с двигателем Д-240 имеет несколько разных модификаций, суть отличия которых заключается в системе смазки. Так например существует головка блока Д-240 МТЗ с трубчатой системой смазки, а так же головка блока МТЗ Д-240 с системой смазки через коромысло и универсальная, которую можно поставить на любой двигатель Д-240 не зависимо от системы смазки.

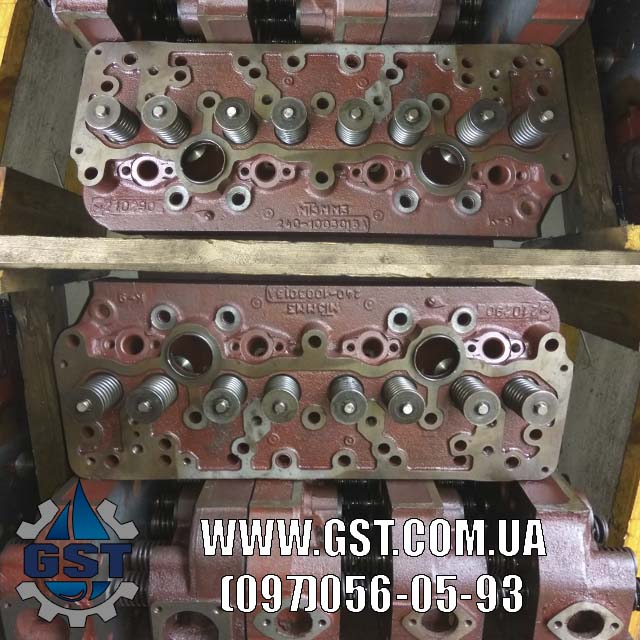

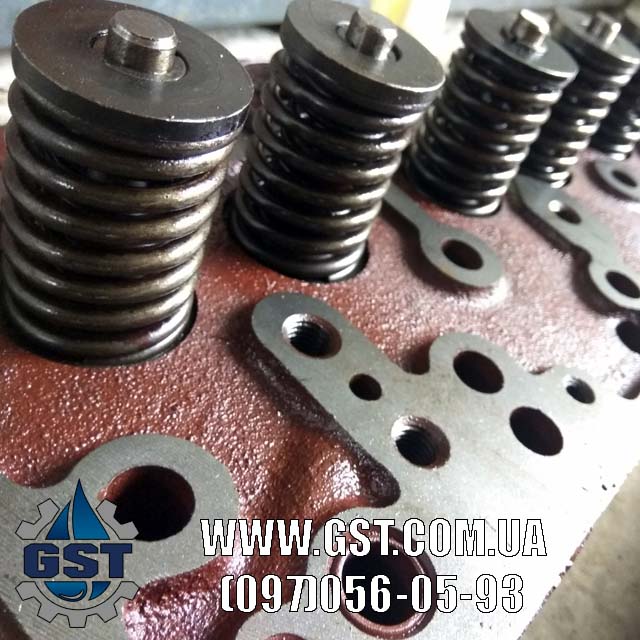

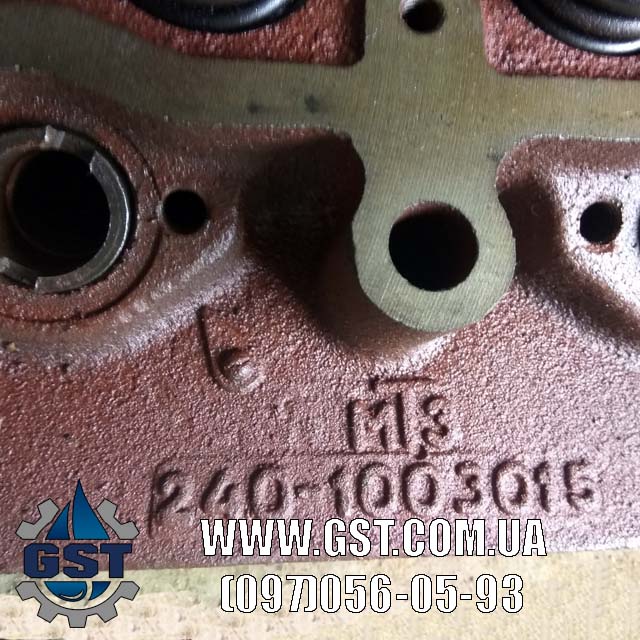

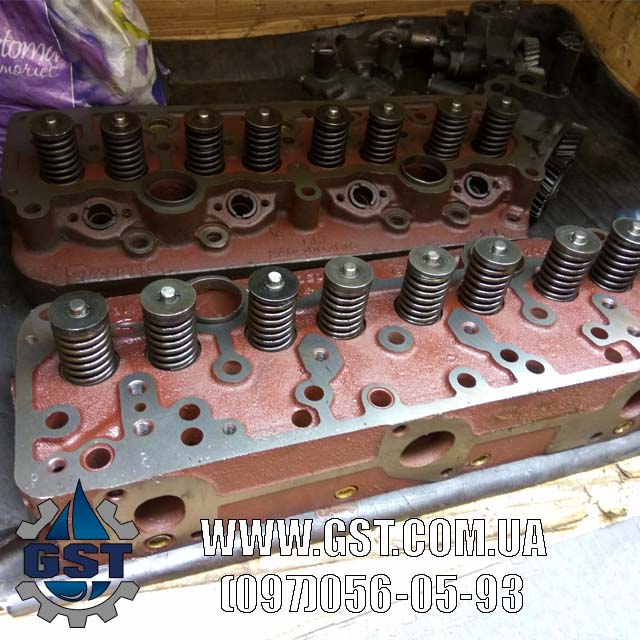

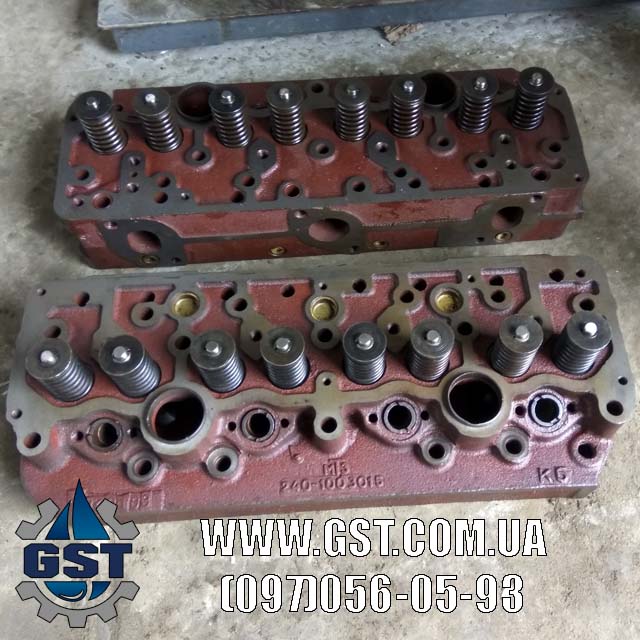

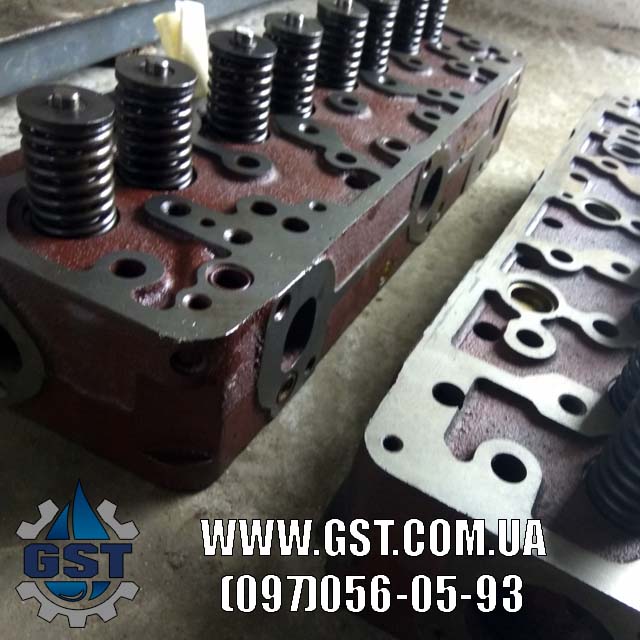

Фото анимация головка блока Д-240 МТЗ

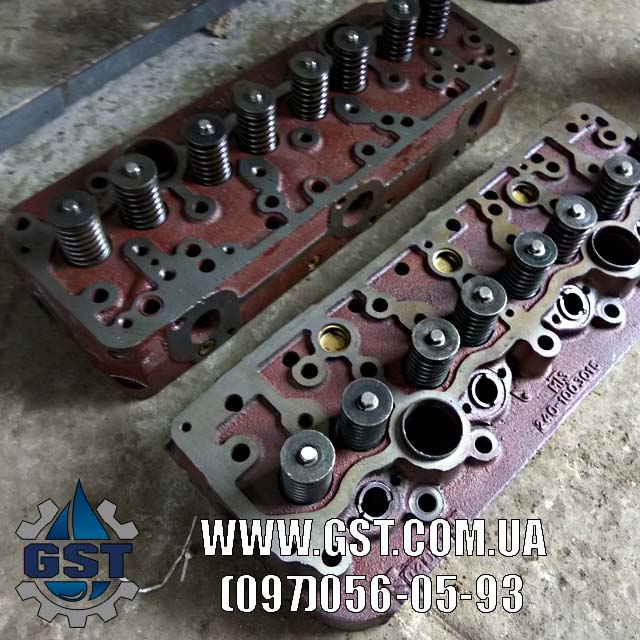

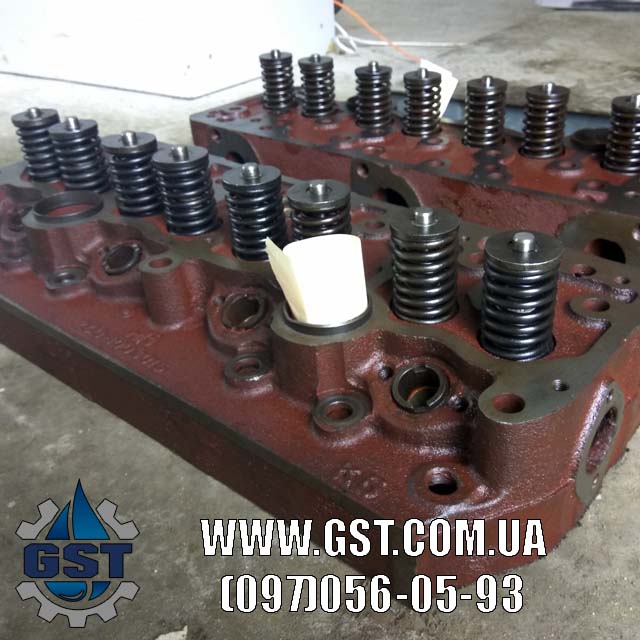

Купить новую головку блока Д-240 МТЗ вы можите у нас, позвонив по номеру (097)056-05-93 и оформив устный заказ у менеджера. Отправляем головку блока МТЗ-80 непосредственно в день заказа, и абсолютно без предоплат, ведь мы уверенны в нашем товарею. Данная головка блока является абсолютно новой, все запчасти (седла, клапана итд) так же абсолютно новые и имеют белорусское происхождение. Ни одной китайской или индийской запчасти на ней НЕТ. Так же на корпус головки блока МТЗ мы ставим фирменное клеймо, и выписываем письменную гарантию с печатью фирмы.

Головка цилиндров МТЗ Д-240 устанавливается на блок цилиндров и крепится при помощи шестнадцати шпилек. Гайки шпилек закручиваются динамометрическим ключом в определенном порядке. Между поверхностями головки Д-240 и блока размещается специальная асбостальная прокладка. Внутренняя полость головки МТЗ выполняет роль водяной рубашки. Охлаждающая жидкость, поступающая из блока цилиндров, направляется по каналам к более нагревающимся местам: перемычкам между форсунками и клапанами. На верхнюю части головки цилиндров МТЗ-80 устанавливаются механизм клапанов и крышка головки, к которой присоединяется колпак крышки с сапуном и впускной коллектор. В нижней части головки блока Д-240 размещены гнезда для выпускных и впускных клапанов. Над этими гнездами в каналы запрессованы направляющие втулки клапанов.

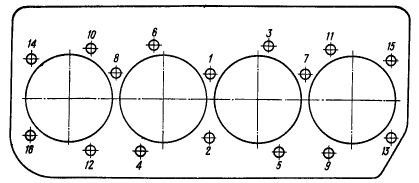

Последовательность затяжки головки блока Д-240 МТЗ

Сборочная схема головки блока двигателя Д-240 (МТЗ)

Основнае неисправности головки блока Д-240 (МТЗ) и методы их устранения. Ремонт головки длока цилиндров Д-240 МТЗ своими руками.

К основным дефектам головки блока цилиндров Д-240 трактора МТЗ-80 (рис. 1) относят: коробление плоскости разъема; износ внутренних поверхностей направляющих втулок, рабочих фасок клапанов и седел клапанов; трещины в перемычках клапанных гнезд; прогар посадочных мест под уплотнения форсунок или их стаканов.

При проведении технической экспертизы пользуются основными показателями и регулировочными данными деталей головки цилиндров и газораспределительного механизма ГРМ.

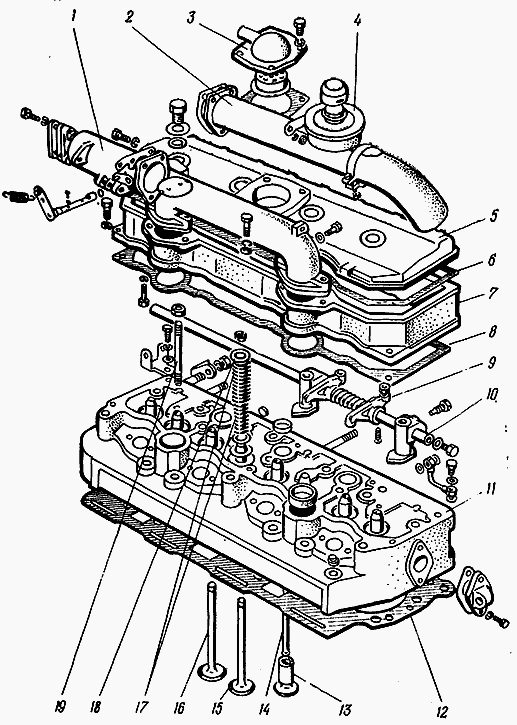

Ритсунок 1. Взаимное расположение деталей головки цилиндров Д-240
//
