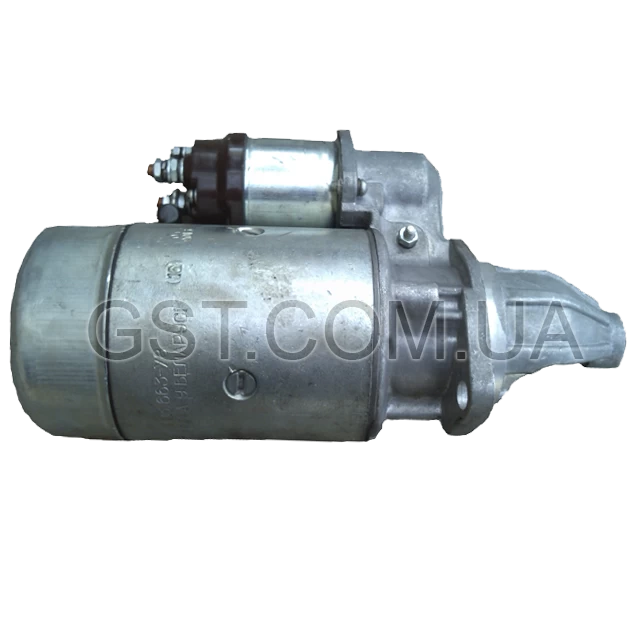

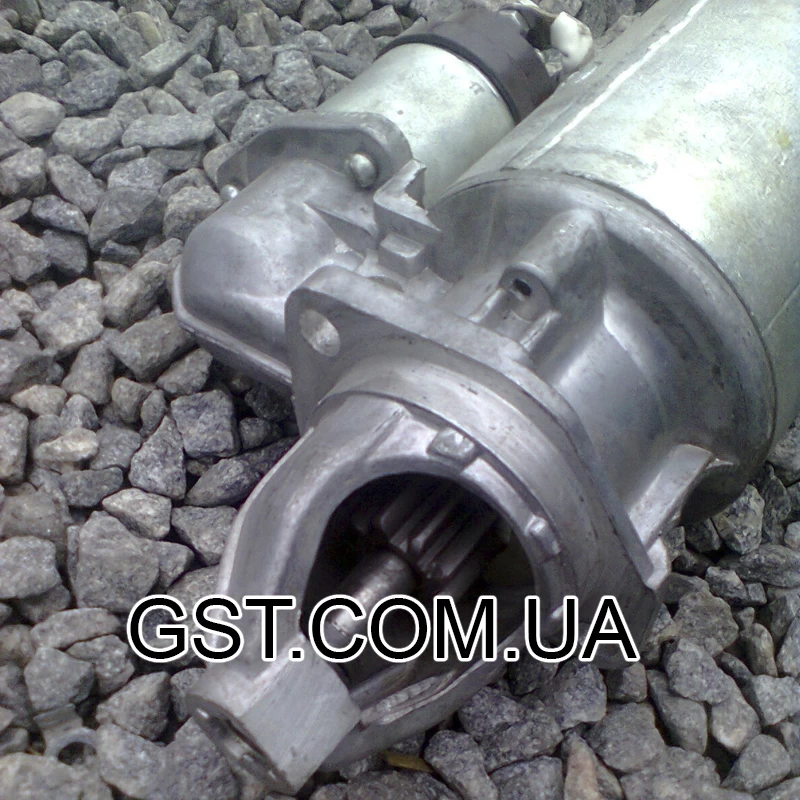

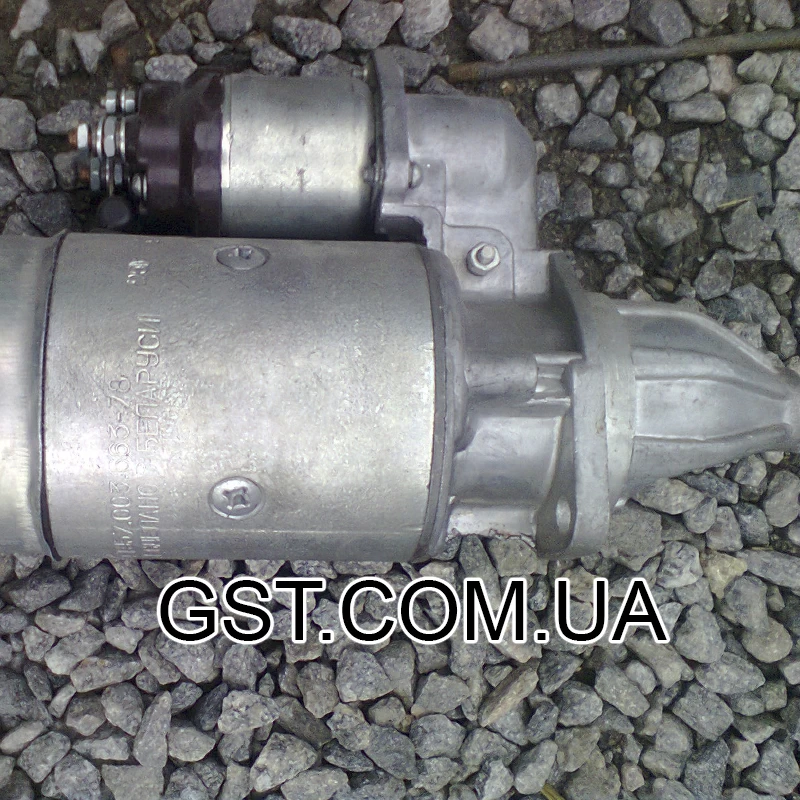

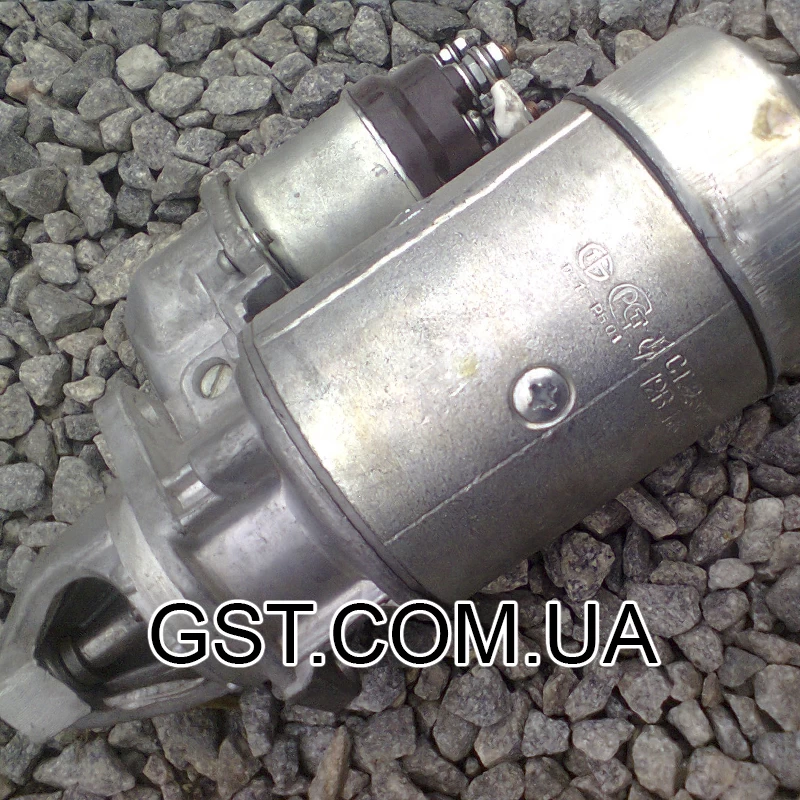

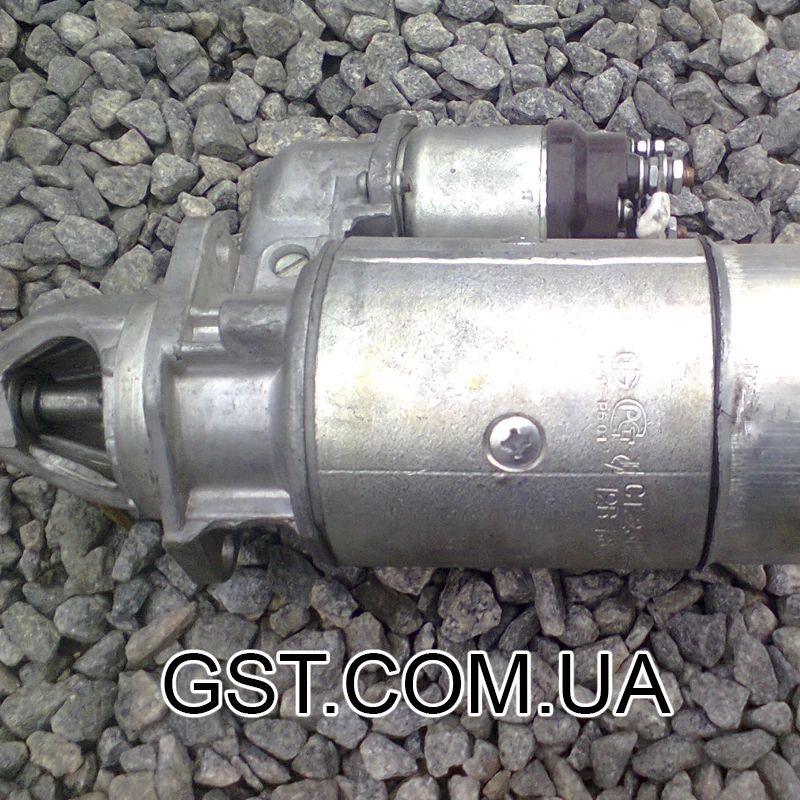

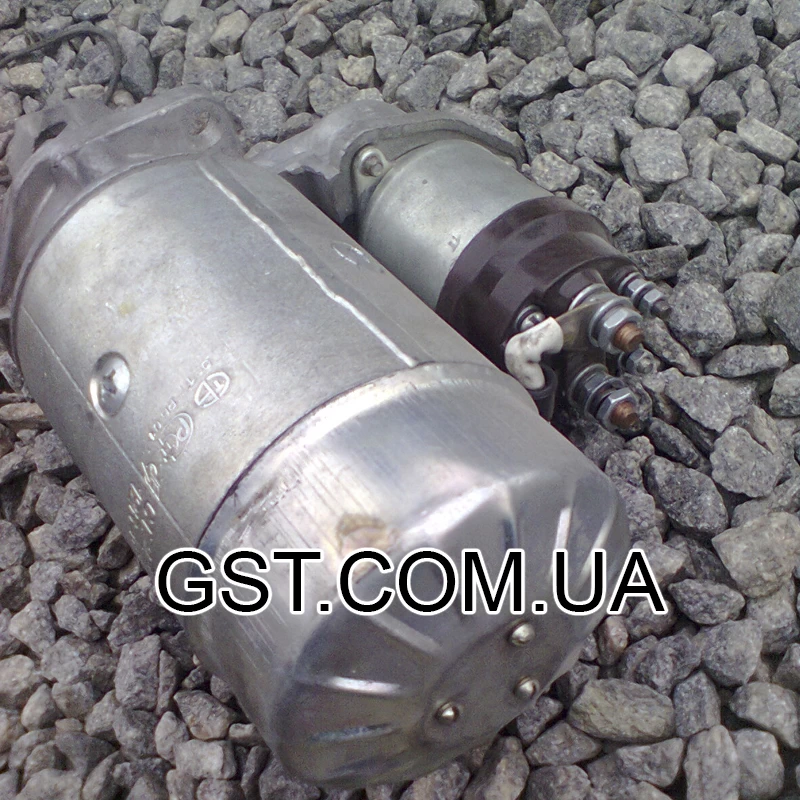

Стартер СТ230К4-370800, Стартер Зил, стартер СТ-230К (12В/1,8кВт)

Стартер СТ230К4-3708000 - это 12ти вольтовый стартер мощностью 1,8 кВт предназначенный для запуска двигателя Зил-130 путем раскручивания маховика двигателя Зил до частоты оборотов при которой двигатель может работать самостоятельно без участия стартера. Стартер СТ-230К изготовлен Белорусским заводом ОАО «БАТЭ» (Борисовский завод автотракторного электрооборудования) и имеет свой аналог СТ-2А герметичного и стартер СТ130А3-3708, стартер 130-3708010-03 исполнения. Применяется стартер СТ-2А на двигателях ЗиЛ-130 которые установлены на такой технике как автомобили ЗиЛ-431410, автомобили ЗиЛ-130; автобусы ЛАЗ-695Н, автобусы ЛиАЗ-677М. Подробное техническое описание, сборочная схема и видеообзор стартера СТ-230К4 вы можите посмотреть на этой страничке пролистав немного ниже

Технические характеристики стартера СТ230К4-3708000:

• Производитель – ОАО «БАТЭ»
• Каталожный номер - СТ230К4-3708000, СТ-230К
• Применение на двигателе – Зил-130 и их модификации
• Применение на технике - автомобили ЗиЛ-431410, автомобили ЗиЛ-130; автобусы ЛАЗ-695Н, автобусы ЛиАЗ-677М
• Напряжение - 12 В;
• Число зубьев - 9;
• Мощность – 1,8 кВт;
• Направление вращения - Правое;
• Масса – 9,7 кг.
• Модуль шестерни - 3 мм;
• Угол исходного контура - 20 градусов.
• Диаметр гильзы - 115 мм
• Аналоги - стартер СТ2А-3708, стартер СТ130А3-3708, стартер 130-3708010-03
• Гарантия – 6 месяцев

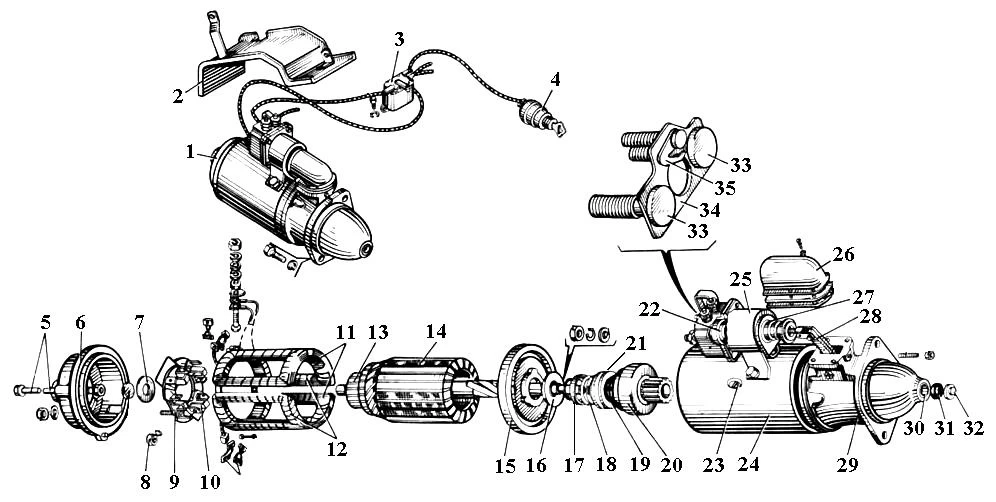

1 – стартер в сборе; 2 – щиток стартера; 3 – реле включения стартера; 4 – выключатель зажигания; 5 – шпилька стяжная; 6 – крышка со стороны коллектора; 7 – шайба; 8 – пружина щетки; 9 – траверса в сборе; 10 – щеткодержатель; 11, 12 – катушка полюсов в сборе; 13 – коллектор; 14 – якорь; 15 – подшипник; 16 – шайба; 17 – чашка; 18, 19 – пружины; 20 – направляющая втулка с шестерней; 21 – втулка отводки; 22 – диск контактный; 23 – винт полюса; 24 – корпус стартера в сборе; 25 – реле стартера в сборе; 26 – защитный кожух; 27 – прокладка; 28 – рычаг в сборе; 29 – крышка со стороны привода; 30 – вкладыш; 31 – фильц; 32 – заглушка; 33 – контактные болты; 34 – прокладка изоляционная; 35 – контакт гибкий.
