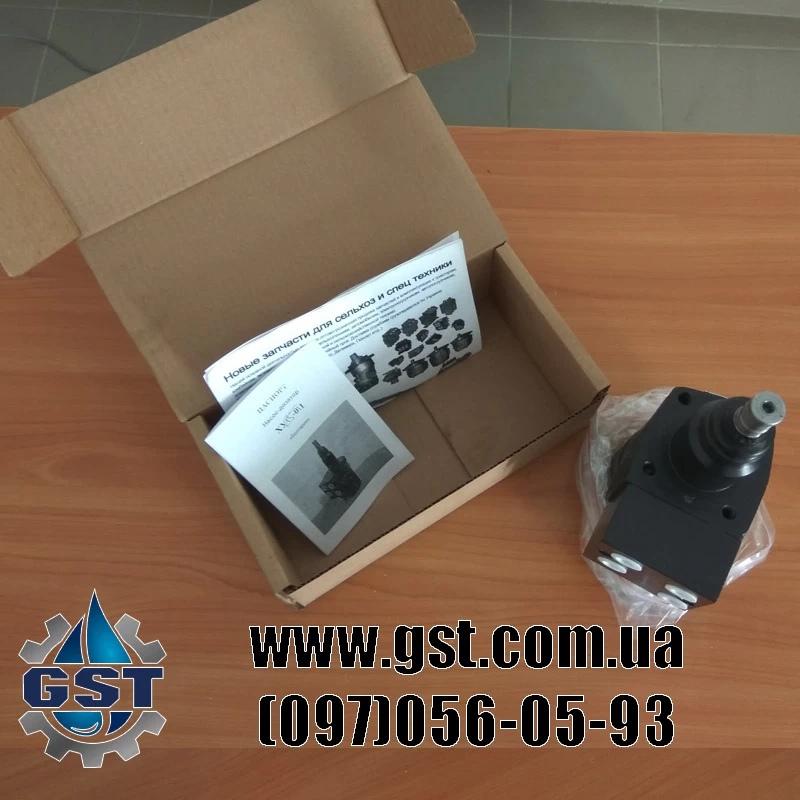

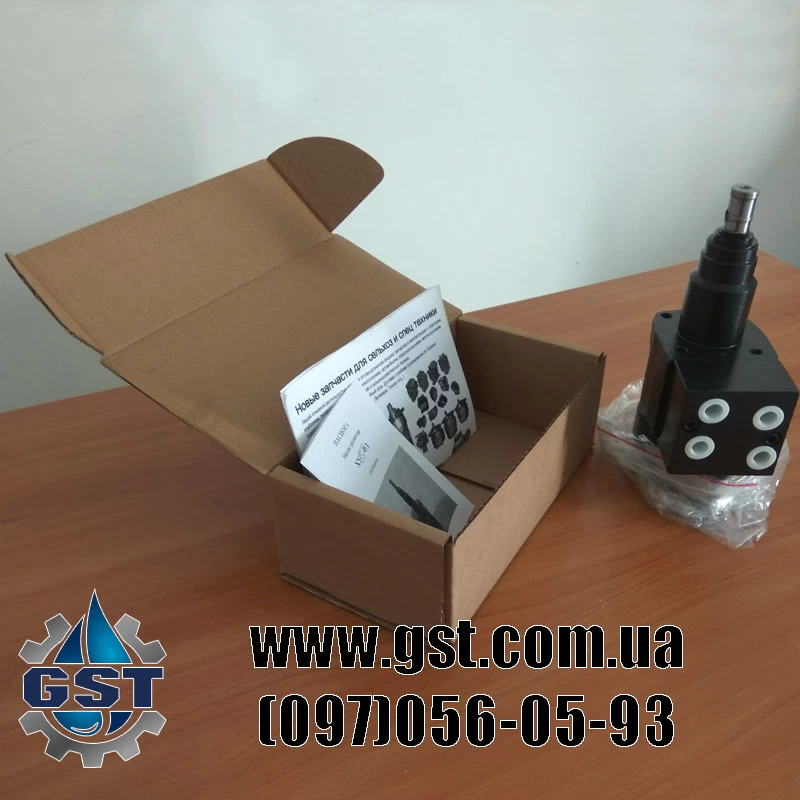

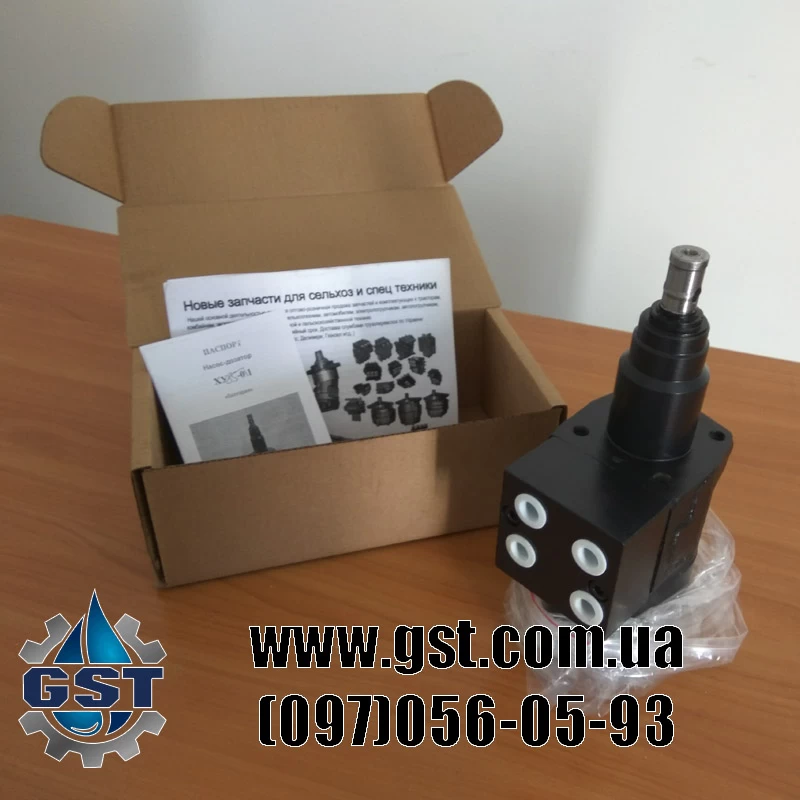

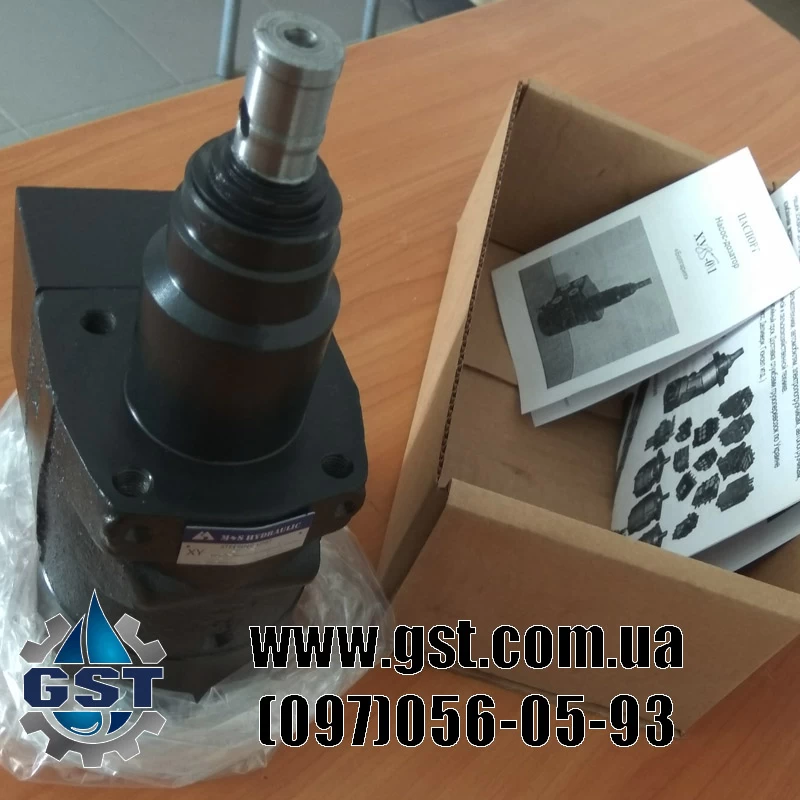

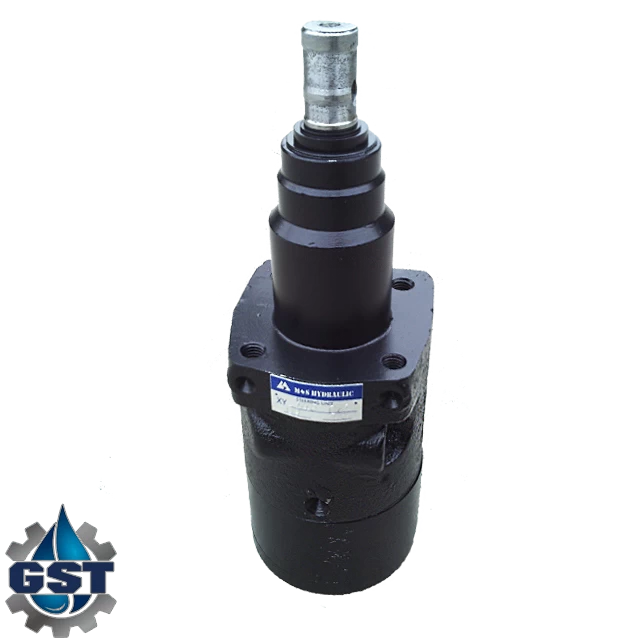

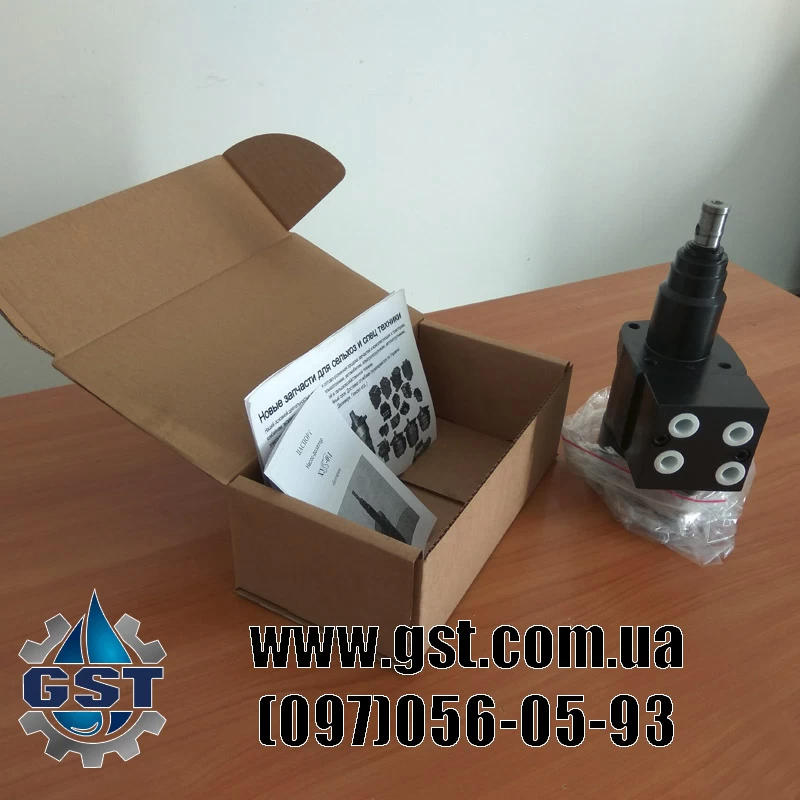

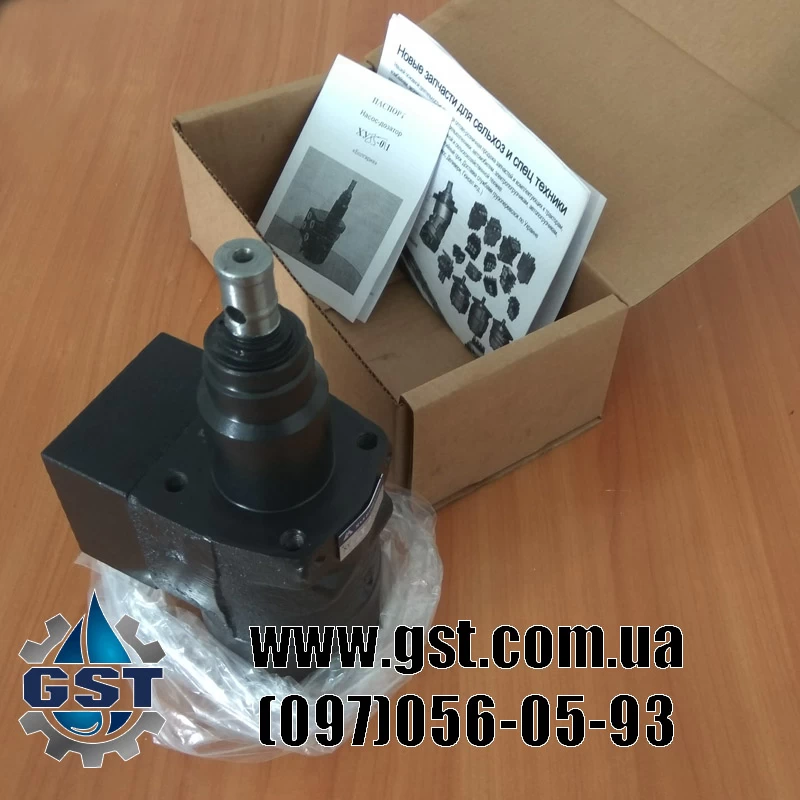

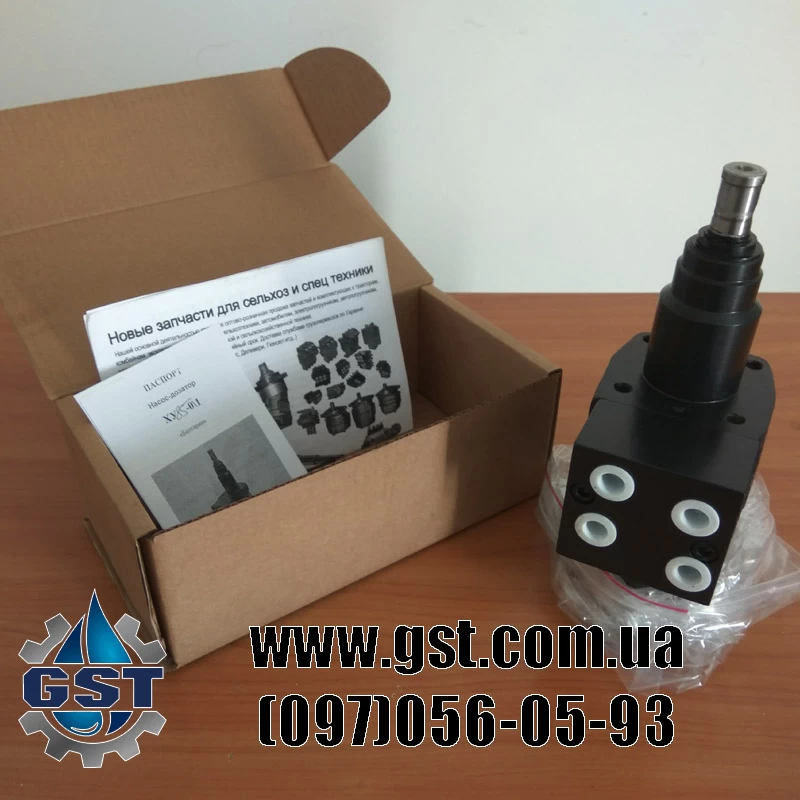

Новый насос-дозатор ХУ-120 (с блоком клапанов) устанавливается на различные виды сельхоз и спецтехники такие как тактор Т-16, Т-25, Т-40, Львовский погрузчик, автогрейдер ДЗ-143, ДЗ-98, комбайн ДОН-1500, НИВА, КСК-100, дорожный катоки ДУ-48, ДУ-96. Старна производитель - Болгария (HYDRAULIC Ltd). Масса - 7 кг. Давление в системе клапанов - 16-20 мПа. Рабочй объем - 120 куб. см. Вал - с отверстием. В различной литературе насос-дозатор ХУ-120 можно встретить под разными названиями, среди которых такие как: насос-дозатор ХУ-120, гидроруль ХУ-120, насос дозатор рулевого управления ХУ-120, насос дозатор ХУ-120-0/1, насос дозатор ХУ-120-10/1, гидроруль ХУ-120.

Существуют два вида конструктивных исполнения насоса-дозатора (гидроруля) ХУ-120. Первый это ХУ-120-0/1 без блока клапанов (клапанной коробки, клапанная плита), а второй ХУ-120-10/1 с наличем вышеуказанной плиты с клапанами. Питает насос-дозатор ХУ-120 шестереннчатый насос НШ-10. Аналогами насоса дозатора ХУ-120 являются: насос дозатор (гидроруль) НД-80К (производство - Россия), насос дозатор (гидроруль) МРГ-125 (производство - Украина), насос-дозатор НДМ-80У250 (производство - Россия).

Технические характеристики гидроруля ХУ-120-10/1

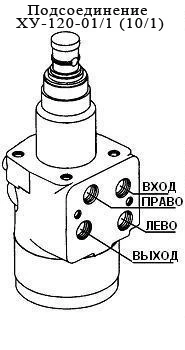

Схема подключения насоса-дозатора ХУ-120

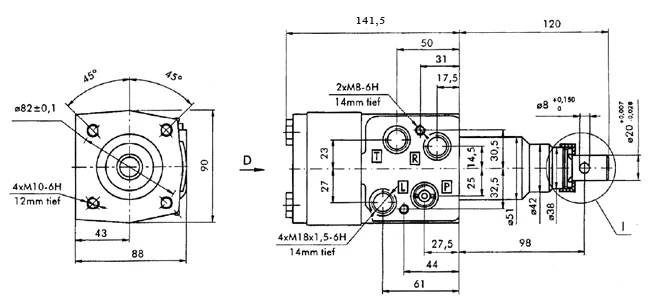

Габаритно-присоеденительные размеры насоса-дозатора ХУ-120

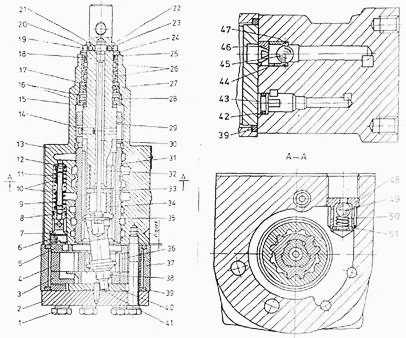

Насос-дозатор (гидроруль) ХУ-120 схема, запчасти, комплектующие. Сборочный чертеж насоса-дозатора ХУ-120

1 - болт; 2 - крышка (в сборе); 3 - плита; 4 - статор; 5 - плита опорная; 6 - пробка; 7 - седло предохранительного клапана; 8 - О-кольцо; 9 - пружина; 10 - салазки клапанные; 11 - ролик игольчатый; 12 - шарик; 13 - корпус; 14 - штифт приводной; 15 - шайба регулирующая; 16 - шайба подшипниковая; 17 - шайба упорная; 18 - уплотнение; 19 - кольцо; 20 - шарик; 21 - игла подшипниковая; 22 - кольцо; 23 - шарик; 24 - шайба регулирующая; 25 - кольцо очистительное; 26 - подшипник; 27 - уплотнение радиальное; 28 - подшипник аксиальный; 29 - вал командный; 30 - вал торсионный; 31 - плунжер; 32 - муфта; 33 - шайба регулирующая; 34 - втулка дистанционная; 35 - игла подшипниковая; 36 - ротор; 37 - кожух; 38 - вал шарнирный; 39 - шайба упорная; 40 - диск распределительный в сборе; 41 - шайба упорная; 42 - "О" кольцо; 43 - пробка; 44 - втулка; 45 - шарик специальный; 46 - салазки; 47 - 'О" кольцо; 48 - седло обратного клапана; 49 - шарик; 50 - пружина конусная; 51 - кольцо стопорное.

Как самому разобрать насос-дозатор ХУ-120? Порядок разборки насоса-дозатора ХУ-120:

- Снимаются крышка 2, кожух 37 с двумя О-кольцами 39, упорная шайба 41, распределительный диск 40 (нужно отметить взаимное положение внутренней и внешней части), распределительная плита 3, статор 4 и ротор 36 (нужно отметить их взаимное положение; смещение не допускается), плита 5 и шарнирный вал 38. Посредством проволочного крюка или зажимов вынимаются из корпуса 13 салазки 46, втулка 44 с и О-кольцом 47. Поворачивается корпус 13 и вынимается шарик 45.

- Снимается седло предохранительного клапана 7, снимается корпус и из корпуса вынимаются шарики 12, пружина 9, салазки 10 и ролик игольчатый 11.
- Снимается стопорное кольцо 22 командного вала 29.
- Снимаются кольцо 19 и регулирующие шайбы 24. Командный вал с командным плунжером 31 вынимаются из корпуса со стороны дозирующего насоса.
- Снимаются шайбы подшипниковые 16 и аксиальный игольчатый подшипник 28.
- Снимается уплотнение 18 с кольцом очистительным 25 и выбиваются подшипники 26, упорная шайба 17 и радиальное уплотнение 27.
- Вынимаются пробки 43 с "О" кольцами 42.

Узел ХУ-120 0/1 - командный вал, торсионный вал и командный плунжер в случае, если нет повреждений или износа, не должен разбираться.

Если необходим демонтаж этого узла гидроруля ХУ-120 0/1, он проводится в следующей последовательности:

- Вводится шарик 23 в командный вал 29 посредством оправки диаметром Змм.
- Поворачивается вал на 180° и оправкой выбивается игольчатый подшипник 21 и шарик 23.
- Вынимается от командного вала торсионный вал, дистанционная втулка 34, регулирующая шайба 33 и муфта 32.
- Выбивается штифт 14 от вала и снимается командный плунжер.

Проверка деталей гидроруля ХУ-120 0/1

Разобранные компоненты рулевого управления ХУ-120 0/1 вымываются дизельным топливом, подсушиваются и проверяются:

- Корпус 13 - поверхность отверстия командного плунжера, состояние резьбы и седла клапанов.
- Командный плунжер 31 - внешний диаметр 38, 45-0,050 мм командные кромки, шлицы и прорезь приводного штифта. Зазор между корпусом и командным плунжером от 0,005-0,012 мм. Изношенный плунжер или корпус заменить (в сборе).
- Командный вал 29 - поверхность для игольчатых подшипников, шлицев и отверстия для подшипниковой иглы.
- Рабочая пара, статор 4 и ротор 36 - зазор между зубьями, который не должен быть больше 0,1 мм, состояние торцовых поверхностей и шлицев. При большем зазоре ротор и статор заменяется (в сборе).
- Опорная плита 5, распределительная плита 3, распределительный диск 40 и крышка 2 - их рабочие поверхности. Они должны быть гладкими, без царапин и сколов и иметь шероховатость 7-го или высшего класса.
- Шарнирный вал 38 - зубья, цапфа, паз передаточный.
- Радиальные игольчатые подшипники 26 и аксиальный игольчатый подшипник 28 с подшипниковыми шайбами 16. Изношенные подшипники и шайбы заменяется новыми.
