Для проведения ремонта стартер СТ-103А снимают с двигателя, отвернув болты стяжных хомутов.
Разборку стартера следует производить в следующем порядке:

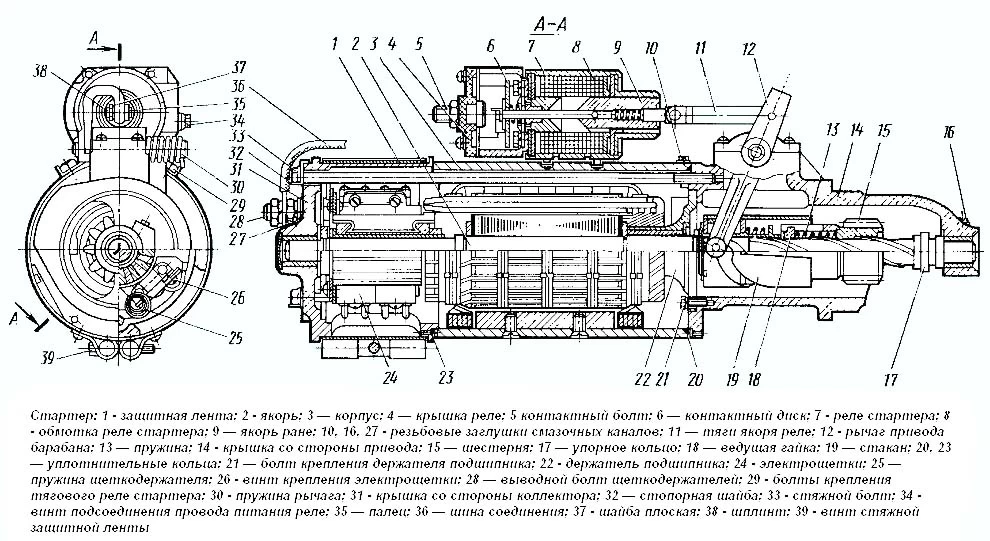

- снять защитную ленту 1 (см. рис. 1);
- расшплинтовать соединение рычага 12 с тягами 11 якоря тягового реле и вынуть палец 35;
- отвернуть и вынуть две стяжные шпильки 33;
- снять крышку 14;
- снять корпус вместе с тяговым реле;
- вывернуть четыре болта крепления держателя 22 промежуточного подшипника;
- вынуть якорь 2 из крышки 14 вместе с приводом;
- снять два сухаря, установленные в шлицах под упорным кольцом 17;
- снять привод в сборе с вала якоря.
Детали и узлы стартера нужно внимательно осмотреть на предмет обнаружения неисправностей и поломок. Крышки со стороны привода и коллектора не должны иметь трещин и повреждений;
- зубья шестерни и электрощетки не должны иметь сколов; ведущий палец, установленный в рычаге 12, должен быть надежно закреплен в рычаге и не иметь выработки;
- пружины электрощеток не должны иметь поломок. Изношенные и поврежденные детали подлежат замене. Электрощетки при высоте менее 14 мм также необходимо заменить (высота щеток измеряется от места касания пружины до притертой рабочей поверхности). Контактные болты 5 и контактный диск 6 тягового реле не должны иметь на рабочей поверхности подгаров. При подгорании контакты восстанавливаются методами, приведенными в описании технического обслуживания стартера.
Тяговое реле проверяется на целостность втягивающей и удерживающей обмоток и на витковые замыкания. Проверку выполняют ампервольтметрами Ц437, Ц20 или любыми другими, позволяющими измерять сопротивления с точностью до 0,1 Ом. Измеряется сопротивление втягивающей обмотки. Оно должно быть 0,9 ± 0,2 Ом. Сопротивление удерживающей обмотки должно быть 5 ± 0,8 Ом. Следует помнить, что величины сопротивлений указаны для холодных (непрогретых) катушек (температура, окружающей среды 20 ± 5˚С). Если сопротивление катушек отличается от приведенных выше значений, то в катушках имеются витковые замыкания и реле подлежит замене.
У якоря стартера необходимо осмотреть коллектор, проверить обмотку на витковое замыкание и на корпус. Особое внимание надо обратить на состояние двух овальных лунок, расположенных на шлицах вала. Лунки не должны иметь выработки в виде прямоугольных выступов. Такая выработка приводит к заеданию механизма привода при пуске, и якорь необходимо заменить.
Поверхность коллектора якоря протирается или зачищается, как показано в описании технического обслуживания.
В случае необходимости проточки коллектора его после шлифуют мелкой шкуркой. Размер коллектора после шлифовки должен быть не менее 56,05 мм.
Проверка якоря производится с помощью приборов ППЯ-5, ППЯ-533, на стендах «Эмет-54», «Электротестер» или других, имеющих призму и трансформаторное устройство для проверки якорей.
Статор стартера после протирки и очистки от пыли и скопившейся грязи проверяется на замыкание обмоток на корпус. Предварительно отвинчивают два болта внутри статора, крепящие шины к корпусу. Проверка выполняется контрольной лампой на 110 или 127 В, входящей в комплект приборов или стендов. Неисправные катушки нужно снять, изолировать поврежденное место и снова установить в корпус. После закрепления полюсных наконечников с катушками надо расчеканить корпус стартера, чтобы предотвратить винты крепления катушек от самоотвинчивания.
Необходимо также проверить опорные втулки вала якоря стартера, установленные в крышках 14 и 31 (см. рис. 1). Втулка в крышке 14 со стороны привода может быть изношена до размера не более 19,615 мм. Размер втулки в крышке 31 со стороны коллектора не должен быть более 18,105 мм. Если размеры втулок более указанных, втулки необходимо заменить. Внутренний диаметр втулок после их запрессовки и расточки должен быть:
- в крышке со стороны привода 19,5+0,045мм;
- в крышке со стороны коллектора 18,0+0,035мм.
После замены деталей и ремонта стартер собирается в порядке, обратном разборке. При этом болты 21 (см. рис. 1) крепления держателя промежуточного подшипника 22 нужно поставить на клей БФ-4. В отверстия для смазки, находящиеся под резьбовыми заглушками 10, 16 и 27, надо залить по 10 капель турбинного или моторного масла. Шлицы вала якоря перед сборкой смазываются смазкой ЦИЛТИМ-203. В собранном и смазанном стартере якорь должен легко, от руки проворачиваться при приложении усилия к шестерне 15.

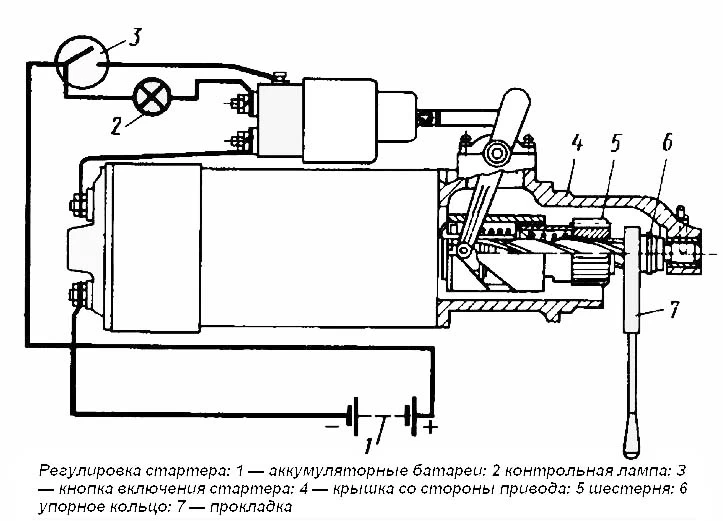

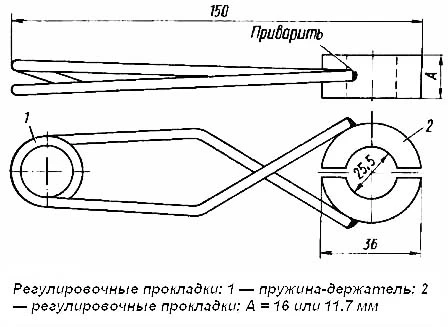

Собранный стартер должен быть отрегулирован, для этого стартер необходимо зажать в тиски или приспособление, обеспечивающее его неподвижность. Собирается схема, показанная на рис. 2. Подсоединяется контрольная лампа на 24 В, и между шестерней и упорным кольцом устанавливается регулировочная прокладка толщиной 16 мм. Включается выключатель 3. После срабатывания тягового реле стартера лампа загореться не должна. При установке прокладки толщиной 11,7 мм лампа при срабатывании реле должна загореться. Если эти условия не соблюдаются, тяговое реле регулируют: при загорающейся лампе и прокладке 16 мм необходимо ввернуть винт в якорь 9 реле (см. рис. 1); незагорающаяся лампа при прокладке 11,7 мм требует выворачивания винта из якоря. Конструкция регулировочных прокладок показана на рис. 3.
Отрегулированный стартер проверяется на ток холостого хода от батарей на 24 В или от источника постоянного тока такого же напряжения. Рабочий ток стартера не должен превышать 110 А. Если ток значительно выше, значит якорь стартера туго вращается и необходимы доводочные работы.
Проверенный и отрегулированный стартер можно устанавливать на двигатель. При этом необходимо помнить, что крепление установленного на двигателе стартера после нескольких попыток запуска может ослабнуть. Поэтому рекомендуется после установки стартера на двигатель сделать 3 — 5 пробных коротких пуска и окончательно затянуть болты хомутов крепления стартера. Момент затяжки должен быть З кгсм.
