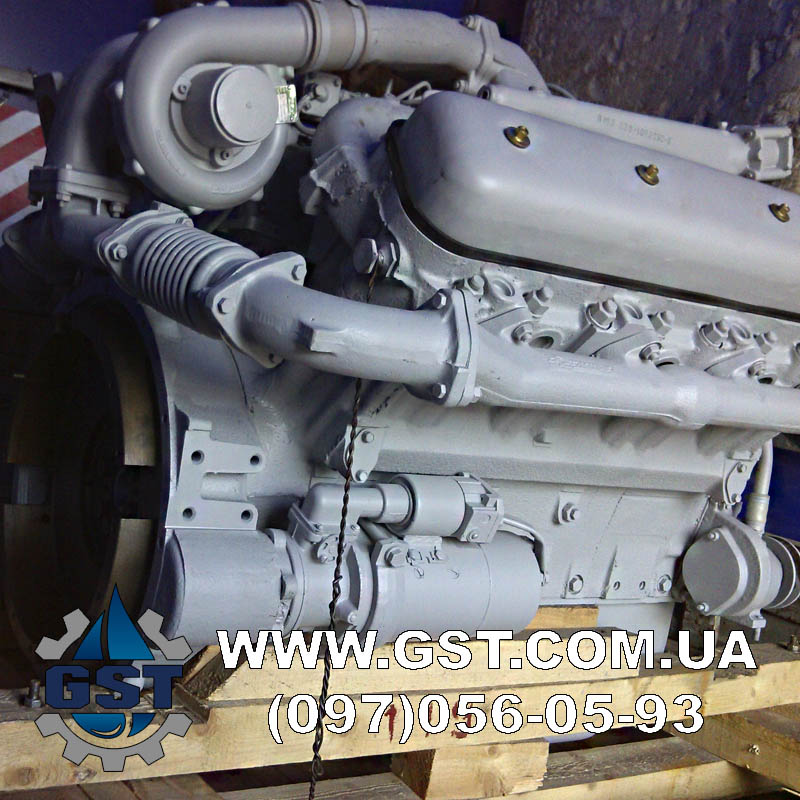

Новый двигатель ЯМЗ-238Д
Новый двигатель ЯМЗ-238Д на автомобили МАЗ, КРАЗ, МЗКТ, Кран-трубоукладчик ТГ-301Я, Спецавтомобили БАЗ, бортовые, шасси, тягачи КрАЗ. Тип двигателя: дизель, 8-цилиндровый, с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением. Двигатели могут комплектоваться механизмом отбора мощности. двигатель ЯМЗ-238Д, купить двигатель ЯМЗ-238Д, цена двигатель ЯМЗ-238Д, новый двигатель ЯМЗ-238Д, купить новый двигатель ЯМЗ-238Д, двигатель ЯМЗ-238Д на маз, двигатель ЯМЗ-238Д на краз, двигатель ЯМЗ-238Д на МЗКТ, двигатель ЯМЗ-238Д на КРАЗ, мотор ЯМЗ-238Д, купить мотор ЯМЗ-238Д, цена мотор ЯМЗ-238Д, новый мотор ЯМЗ-238Д, купить новый мотор ЯМЗ-238Д, двигатель ЯМЗ238Д
Описание
Способ смесеобразования: Непосредственный впрыск
Топливоподающая аппаратура: Разделенная
Топливный насос высокого давления: Восьмиплунжерный
Топливоподкачивающий насос: Поршневого типа с насосом ручного прокачивания
Регулятор частоты вращения: Центробежный всережимный с корректором по наддуву
Форсунки: Закрытого типа с многодырчатым распылителем
Турбокомпрессор: Турбина радиальная центростремительная; компрессор центробежный
Система смазывания: Смешенная, под давлением и разбрызгиванием
Масляные фильтры: Два: полнопоточный со сменным бумажным элементом и центробежный фильтр очистки масла
Система охлаждения: Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством
Пусковое устройство: Стартер 25.3708-01 постоянного тока, последовательного возбуждения с электромагнитным приводом. Номинальная мощность 8,1 кВт (11 л.с.), напряжение 24 В.
Приспособление для облегчения пуска: Электрофакельное устройство
Генератор: Трехфазный, синхронный, переменного тока с электромагнитным возбуждением Г273В1 или 1322.3771. Для установки на автомобили КрАЗ - генератор 1702.3771
Сцепление:
ЯМЗ-238Н — Двухдисковое, сухое, фрикционного типа, с периферийным расположением нажимных цилиндрических пружин.
ЯМЗ-183 — Однодисковое, диафрагменного типа.
| Показатель | Значения |
|---|---|
| Диаметр и ход поршня, мм | 130 х 140 |
| Рабочий объем двигателя, л | 14,86 |
| Номинальная мощность, брутто, кВт (л.с.) | 243 (330) |
| Номинальная частота вращения, мин-1 | 2100 |
| Максимальный крутящий момент, брутто, Н·м (кгс·м) | 1225 (125) |
| Частота вращения при максимальном крутящем моменте, мин-1 | 1200-1400 |
| Минимальный удельный расход топлива, г/(кВт·ч) / г/(л.с.·ч) | 208 (153) |
| Удельный расход топлива при номинальной мощности, г/(кВт·ч) / г/(л.с.·ч) | 224 (165) |
| Ресурс до капитального ремонта, час | 10000 |
| Ресурс до капитального ремонта, тыс.км пробега ТС | 450 |
| Габаритные размеры, мм ДхШхВ | 1315 / 1045 / 1070 |
| Масса двигателя, кг | 1130 |
Двигатели ЯМЗ-238Д, а также их модификации и комплектации соответствуют экологическим нормативам Евро-0, предназначены для установки на автомобили МАЗ, КрАЗ, МЗКТ; спецавтомобили БАЗ; трелевочную машину ОАО «Курганмашзавод»; кран-трубоукладчик ОАО «Промтрактор»; путевые машины ОАО «Калугапутьмаш», ОАО «Кировский машзавод 1 Мая»; дизель-редукторные агрегаты ЗАО «Тюмень-судокомплект».
Основные характеристики
Тип двигателя: дизель, 8-цилиндровый, с V-образным расположением цилиндров, четырехтактный с воспламенением от сжатия, непосредственным впрыском топлива, турбонаддувом, жидкостным охлаждением.
Двигатели могут комплектоваться механизмом отбора мощности.
Технические характеристики
| Модель | ЯМЗ-238Д | ЯМЗ-238Д | ЯМЗ-238Д-1 | ЯМЗ-238Д-2 | ЯМЗ-238Д-8 |
|---|---|---|---|---|---|
| Число и расположение цилиндров | V8 | ||||
| Диаметр цилиндра, мм | 130 | ||||
| Ход поршня, мм | 140 | ||||
| Рабочий объем цилиндров, л | 14,86 | ||||
| Мощность, кВт (л.с.) | 243 (330) | ||||
| Частота вращения, об/мин | 2100 | ||||
| Максимальный крутящий момент, Н·м (кгс·м) | 1225 (125) | ||||
| Частота при максимальном крутящем моменте, об/мин | 1200–1400 | ||||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 208 (153) | ||||
| Сцепление | ЯМЗ-238Н | — | — | — | |
| КПП | — | — | — | — | — |
| Габариты, мм | 1440×1045×1070 | 1345×1045×1070 | 1315×1045×1070 | ||
| Масса, кг | 1260 | 1130 | |||
| ТНВД | 806.5-40 | ||||
| Генератор, модель | 1322.3771 или Г273 В2 | 1322.3771 | 1702.3771 | ||
| Применяемость | Шасси МЗКТ-692378, МЗКТ-65168 — в запчасти; шасси МЗКТ-692388; самосвал МЗКТ-65158 | Шасси МЗКТ-69251 | Путевые машины ВПР-02, ВПРС-02 (ОАО «Калугапутьмаш», ОАО «Кировский машзавод 1 Мая»); автомобили МАЗ-53363, МАЗ-6303, МАЗ-631705, МАЗ-63035, МАЗ-54323, МАЗ-64229, МАЗ-5552, МАЗ-5516-021, МАЗ-54325, МАЗ-6303-026 (в запчасти); дизель-редукторные агрегаты (ЗАО «Тюмень-судокомплект») | Самосвалы КрАЗ-65055, КрАЗ-65032, КрАЗ-65032-043, КрАЗ-6130С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-6322; лесовозы КрАЗ-64372, КрАЗ-64372-045, КрАЗ-6133М6; седельные тягачи КрАЗ-5444, КрАЗ-64431, КрАЗ-6446 | Самосвал КрАЗ-7133С4; бортовые автомобили, шасси КрАЗ-65053, КрАЗ-635133Н2, КрАЗ-7133Н4, КрАЗ-5133В2 |
| Модель | ЯМЗ-238Д-13 | ЯМЗ-238Д-18 | ЯМЗ-238Д-19 | ЯМЗ-238Д-22 | ЯМЗ-238Д-30 |
| Число и расположение цилиндров | V8 | ||||
| Диаметр цилиндра, мм | 130 | ||||
| Ход поршня, мм | 140 | ||||
| Рабочий объем цилиндров, л | 14,86 | ||||
| Мощность, кВт (л.с.) | 243 (330) | ||||
| Частота вращения, об/мин | 2100 | ||||
| Максимальный крутящий момент, Н·м (кгс·м) | 1225 (125) | ||||
| Частота при максимальном крутящем моменте, об/мин | 1200–1400 | ||||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 224 (165)* | 204 (150) | 208 (153) | ||
| Сцепление | — | — | ЯМЗ-238Н | ЯМЗ-183 | ЯМЗ-183-10 |
| КПП | — | — | ЯМЗ-238А6 | ЯМЗ-238ВМ7 | ЯМЗ-2381-31 |
| Габариты, мм | 1315×1045×1130 | 2385×1045×1070 | 2190×1045×1070 | ||
| Масса, кг | 1130 | 1135 | 1580 | 1530 | |
| ТНВД | 806.5-40 | 806.16-40 | 806.5-40 | ||
| Генератор, модель | 6582.3701 | 4012.3771-86 | 1702.3771 | 1322.3771 | 1702.3771 |
| Применяемость | Трелевочная машина МЛ-107 (ОАО «Курганмашзавод») | Кран-трубоукладчик ТГ-301Я (ОАО «Промтрактор», Чебоксары) | Спецавтомобили БАЗ-69506, БАЗ-69531 (ОАО «БЗКТ», Брянск) | Автомобили МАЗ-53363, МАЗ-6303, МАЗ-631705, МАЗ-63035, МАЗ-54323, МАЗ-64229, МАЗ-5552, МАЗ-5516-021, МАЗ-54325, МАЗ-6303-026 (в запчасти) | Автомобили КрАЗ: самосвалы, бортовые, шасси, тягачи КрАЗ 6×4, 6×6, 8×4 (см. ЯМЗ-238Д-33) |
|
* Удельный расход топлива при номинальной мощности |
|||||
| Модель | ЯМЗ-238Д-31 | ЯМЗ-238Д-33 | |||
| Число и расположение цилиндров | V8 | ||||
| Диаметр цилиндра, мм | 130 | ||||
| Ход поршня, мм | 140 | ||||
| Рабочий объем цилиндров, л | 14,86 | ||||
| Мощность, кВт (л.с.) | 243 (330) | ||||
| Частота вращения, об/мин | 2100 | ||||
| Максимальный крутящий момент, Н·м (кгс·м) | 1225 (125) | ||||
| Частота при максимальном крутящем моменте, об/мин | 1200–1400 | ||||
| Минимальный удельный расход топлива, г/кВт·ч (г/л.с.·ч) | 208 (153) | ||||
| Сцепление | — | ЯМЗ-183-15 | |||
| КПП | — | ЯМЗ-2381-36 | |||
| Габариты, мм | 1315×1045×1070 | 2190×1045×1070 | |||
| Масса, кг | 1130 | 1530 | |||
| ТНВД | 806.5-40 | ||||
| Генератор, модель | 1702.3771 | ||||
| Применяемость | Автомобили КрАЗ: самосвалы, бортовые, шасси, тягачи КрАЗ 6×4, 6×6, 8×4 (см. ЯМЗ-238Д-33) | Автомобили КрАЗ 6×4, 6×6, 8×4, в т.ч. самосвалы КрАЗ-65055.1 (2, 3), -65032.1 (2, 3, 4, 5), бортовые автомобили КрАЗ-65053, КрАЗ-6322 «Солдат», КрАЗ-5133ВЕ, -5233ВЕ; шасси КрАЗ-6322, -63221.1 (2, 3); КрАЗ 64372.1 (2) «Лесник»; тягачи КрАЗ-6133М6, -6233М6, -64431, КрАЗ-6443 «Докер», КрАЗ-6446.1 | |||
Двигатель ЯМЗ-238Д выпускался Ярославским Моторным Заводом с 1988 г. Предназначен для установки на седельные тягачи, бортовые автомобиле, самосвалы МАЗ-64229, МАЗ-6303, МАЗ-5516, МАЗ-5552, МАЗ-53363, КрАЗ-6443, МАЗ-64432, МАЗ-6437, МАЗ-643711, МЗКТ-8006, лесопромышленные машины МЛ-107 и их модификации. Двигатель представляет собой восьмицилиндровый дизельный двигатель с V-образным расположением цилиндров и газотурбинным наддувом.
Число цилиндров: 8
Диаметр цилиндра, мм: 130
Ход поршня, мм: 140
Рабочий объем цилиндров, л: 14.86
Номинальная мощность, кВт (л.с.): 243 (330)
Частота вращения коленчатого вала при номинальной мощности, мин: 2100
Максимальный крутящий момент, Н·м (кгс·м): 1225 (125)
Частота вращения коленчатого вала при максимальном круг я тем моменте, мин-1, не более: 1200-1400
Частота вращения коленчатого вала на холостом ходу, мин-1
минимальная: 550-650
максимальная: 550-650
Диаметр цилиндра, мм: 130
Ход поршня, мм: 140
Рабочий объем цилиндров, л: 14.86
Номинальная мощность, кВт (л.с.): 243 (330)
Частота вращения коленчатого вала при номинальной мощности, мин: 2100
Максимальный крутящий момент, Н·м (кгс·м): 1225 (125)
Частота вращения коленчатого вала при максимальном круг я тем моменте, мин-1, не более: 1200-1400
Частота вращения коленчатого вала на холостом ходу, мин-1
минимальная: 550-650
максимальная: 550-650
Способ смесеобразования: Непосредственный впрыск
Топливоподающая аппаратура: Разделенная
Топливный насос высокого давления: Восьмиплунжерный
Топливоподкачивающий насос: Поршневого типа с насосом ручного прокачивания
Регулятор частоты вращения: Центробежный всережимный с корректором по наддуву
Форсунки: Закрытого типа с многодырчатым распылителем
Турбокомпрессор: Турбина радиальная центростремительная; компрессор центробежный
Система смазывания: Смешенная, под давлением и разбрызгиванием
Масляные фильтры: Два: полнопоточный со сменным бумажным элементом и центробежный фильтр очистки масла
Система охлаждения: Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Оборудована термостатическим устройством
Пусковое устройство: Стартер 25.3708-01 постоянного тока, последовательного возбуждения с электромагнитным приводом. Номинальная мощность 8,1 кВт (11 л.с.), напряжение 24 В.
Приспособление для облегчения пуска: Электрофакельное устройство
Генератор: Трехфазный, синхронный, переменного тока с электромагнитным возбуждением Г273В1 или 1322.3771. Для установки на автомобили КрАЗ - генератор 1702.3771
Сцепление:
ЯМЗ-238Н — Двухдисковое, сухое, фрикционного типа, с периферийным расположением нажимных цилиндрических пружин.
ЯМЗ-183 — Однодисковое, диафрагменного типа.
