Головка блока цилиндров МТЗ-80, Головка блока цилиндров Д-240. ГБЦ трактора МТЗ-80, МТЗ-82 (Д-240) с клапанами 240-1003012-А1

Печать

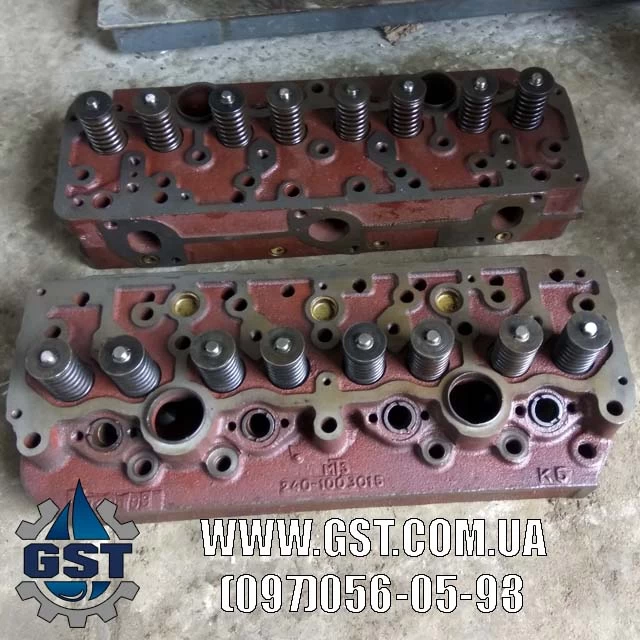

Новая головка блока цилиндров трактора МТЗ-80, МТЗ-82 с двигателем Д-240 клапанированная в сборе каталожный номер 240-1003012-А1. Новая головка блока двигателя Д-240. Купить новую головку блока МТЗ (Д-240) цена в Украине. ГБЦ МТЗ (Д-240).

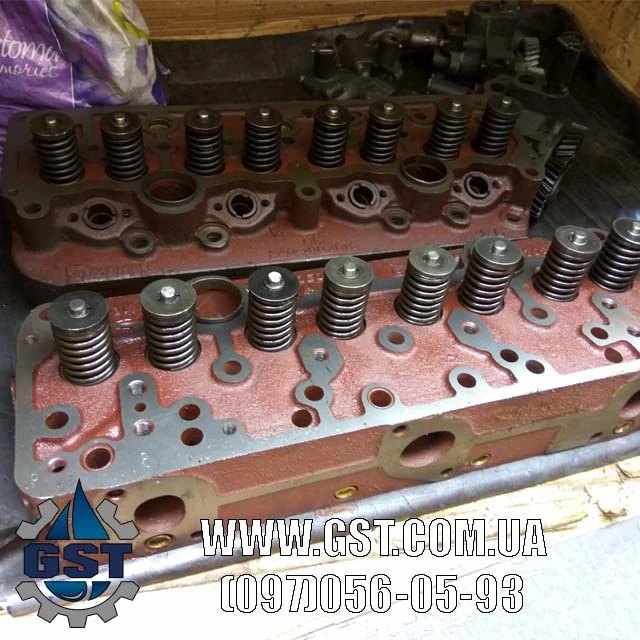

golovka-bloka-cilindrov-d240-mtz-02
golovka-bloka-cilindrov-d240-mtz-03

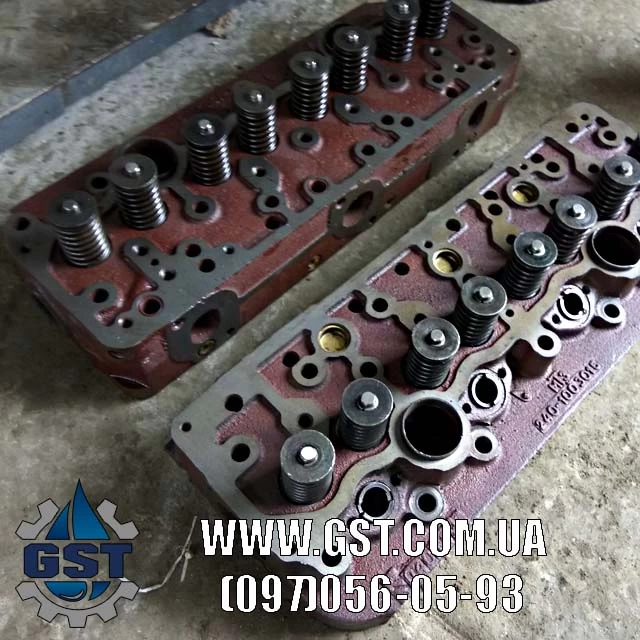

golovka-bloka-cilindrov-d240-mtz-04
golovka-bloka-cilindrov-d240-mtz-05
golovka-bloka-cilindrov-d240-mtz-06

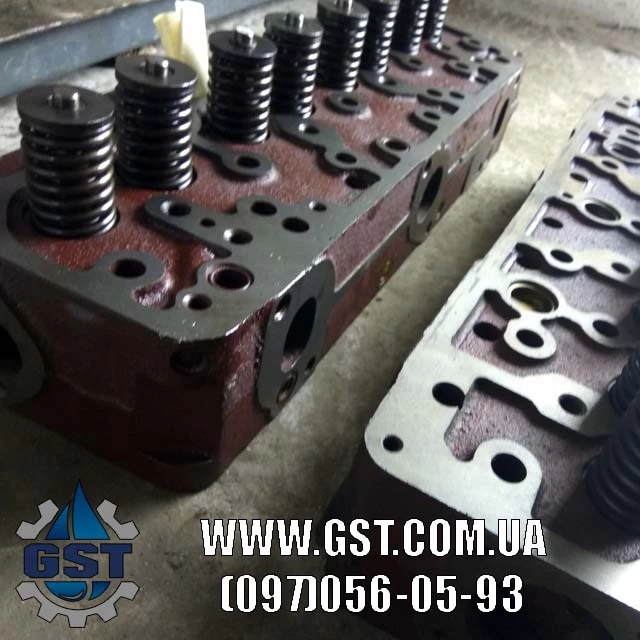

golovka-bloka-cilindrov-d240-mtz-07

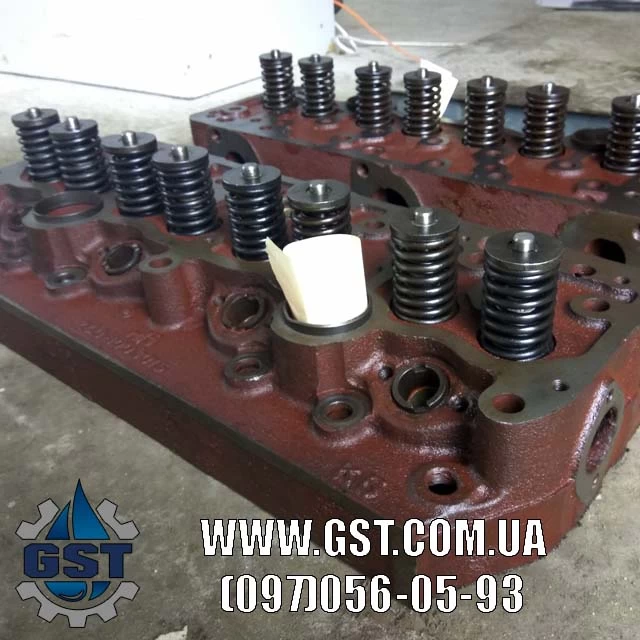

golovka-bloka-cilindrov-d240-mtz-08
golovka-bloka-cilindrov-d240-mtz-09
Описание

Головка блока цилиндров трактора МТЗ представляет собой монолитный чугунный корпус со специальными внутренними отверстиями и плоскостями (выпускными и впускными каналами) в которых установленны клапана. Так же голвка блока МТЗ участвует в охлаждении двигателя (теплоотводе) ведь в ней по внутренним каналам протекает специальное охлаждающее вещество. По своей сути любая головка блока цилиндров (не обязательно Д-240 МТЗ) является одной из основных составных частей двигателя внутреннего сгорания, и учавствует во многих процессах мотора.

В первую очердь головка блока МТЗ-80  - это крышка самого блока цилиндров двигателя Д-240, а так же составная часть газораспределительного механизма (ГРМ). Так же головка блока цилиндров Д-240 (МТЗ-80) принимает участие в процесе подвода смазочных материалов, охлаждающей жидкости и в построении самой камеры сгорания.

Данная головка блока цилиндров трактора МТЗ с двигателем Д-240 имеет несколько разных модификаций, суть отличия которых заключается в системе смазки. Так например существует головка блока Д-240 МТЗ с трубчатой системой смазки, а так же головка блока МТЗ Д-240 с системой смазки через коромысло и универсальная, которую можно поставить на любой двигатель Д-240 не зависимо от системы смазки.

Технические характеристики головки блока Д-240 (МТЗ)
Состояние  Новый
Страна производитель  Украина
Завод производитель Гидро-Спец-Маш
Каталожный номер  240-100391-А1
Комплектность в сборе (полная комплектация) притёртая
Гарантия  6 месяцев
Вид двигателя Д-240, Д-243
Применяемость на технике  тракторы МТЗ
Материал запчасти  Чугун
Доставка Отправка в день заказа без предоплаты по всей Украине (Новая Почта, Интайм, САТ)



Фото анимация головка блока Д-240 МТЗ

Купить новую головку блока Д-240 МТЗ вы можите у нас, позвонив по номеру (097)056-05-93 и оформив устный заказ у менеджера. Отправляем головку блока МТЗ-80 непосредственно в день заказа, и абсолютно без предоплат, ведь мы уверенны в нашем товарею. Данная головка блока является абсолютно новой, все запчасти (седла, клапана итд) так же абсолютно новые и имеют белорусское происхождение. Ни одной китайской или индийской запчасти на ней НЕТ. Так же на корпус головки блока МТЗ мы ставим фирменное клеймо, и выписываем письменную гарантию с печатью фирмы.

Головка цилиндров МТЗ Д-240 устанавливается на блок цилиндров и крепится при помощи шестнадцати шпилек. Гайки шпилек закручиваются динамометрическим ключом в определенном порядке. Между поверхностями головки Д-240 и блока размещается специальная асбостальная прокладка. Внутренняя полость головки МТЗ выполняет роль водяной рубашки. Охлаждающая жидкость, поступающая из блока цилиндров, направляется по каналам к более нагревающимся местам: перемычкам между форсунками и клапанами. На верхнюю части головки цилиндров МТЗ-80 устанавливаются механизм клапанов и крышка головки, к которой присоединяется колпак крышки с сапуном и впускной коллектор. В нижней части головки блока Д-240 размещены гнезда для выпускных и впускных клапанов. Над этими гнездами в каналы запрессованы направляющие втулки клапанов.

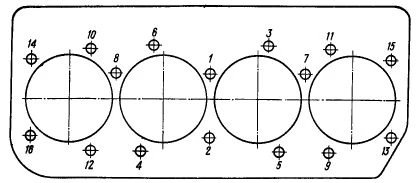

Последовательность затяжки головки блока Д-240 МТЗ

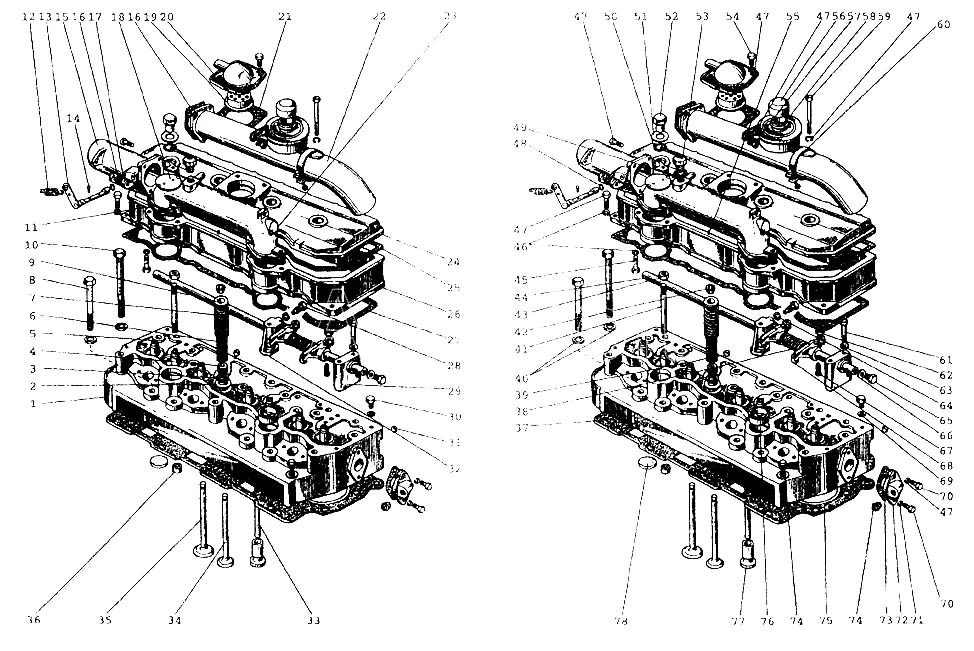

Сборочная схема головки блока двигателя Д-240 (МТЗ)

чертежный номер

название запчасти

-

240-1003012-A1

Головка цилиндров 240-1003013-А2-06

-

240-1003013-А2-06

Головка цилиндров (1, 6, 7, 30, 40, 47, 48)

-

240-1003030

Крышка головки цилиндров (1, 2, 25, 28, 30-32)

-

240-1003220-В-03

Патрубок (4-7, 9, 10, 33)

-

240-1007151-Б

Стойка передняя

-

240-1007152-Б

Стойка вторая

-

240-3707220

Бачок с пробкой (19, 21)

-

50-1007170-Б

Винт регулировочный с гайкой (22, 29)

1

240-1003015-А1-02

Головка цилиндров

2

240-1007054

Шайба

3

240-1007055

Шайба

4

240-1007020

Манжета

5

240-1007032-Б-01

Втулка

6

240-1007046-А1

Пружина клапана

7

240-1007045-А1

Пружина клапана

8

240-1002047-01

Болт

9

240-1007048

Тарелка

10

240-1002047

Болт

11

240-1003031

Прокладка

12

240-1003226-А1

Пружина

13

240-1003240-А1

Валик

14

ГОСТ17473-80

Винт ВМ6-6gх12.58.019

15

240-1003222-В

Патрубок

16

240-1003264-А

Прокладка

17

240-1003227

Штифт

18

240-1003221

Заслонка

19

240-1002440

Фильтр

20

240-1002430-В

Корпус сапуна

21

240-1002444-А

Прокладка

22

240-1003260

Труба

23

240-1003033

Коллектор

24

240-1003122-Б

Колпак

25

240-1003109

Прокладка

26

240-1003032-А

Крышка головки цилиндров

27

240-1003108

Прокладка

28

240-1007185

Фиксатор

29

240-1007151-Б-01

Стойка задняя

30

240-1003281

Пробка

31

240-1003037

Заглушка

32

240-1007152-Б-01

Стойка средняя

33

240-1007310-Б

Штанга

34

240-1007015-Б6

Клапан выпускной

35

240-1007014-Б4

Клапан впускной

36

240-1003029

Втулка

37

50-1003020-А2-01

Прокладка

38

50-1007103-А

Пружина

39

Д02-003-А

Заглушка

40

48-1002318

Шайба

41

50-1003112

Шпилька

42

50-1007053-А1

Сухарь клапана

43

ГОСТ5915-70

Гайка М6-6Н.6.019

44

50-1007102-А

Ось

45

ГОСТ7796-70

Болт М8-6gх20.88.35.019

46

ОСТ37.001.115-75

Шайба 8Т

47

ГОСТ7796-70

Болт М8-6gх20.88.35.019

48

ГОСТ18829-73

Кольцо 009-013-25-2-1

49

Д18-055-А

Шайба

50

50-1003107-А-01

Кольцо

51

50-1003106

Шайба

52

50-1003104-А

Гайка колпака

53

50-1117028

Пробка

54

ГОСТ7796-70

Болт М8-6gх20.88.35.019

55

ГОСТ3128-70

Штифт 2x12

56

240-3707200-01

Пробка

57

ГОСТ5915-70

Гайка М6-6Н.6.019

58

240-3707140-А-01

Бачок

59

ГОСТ7796-70

Болт М8-6gх20.88.35.019

60

ХС-61.019

Хомут

61

ГОСТ7796-70

Болт М8-6gх20.88.35.019

62

Д02-063

Гайка

63

ГОСТ11371-78

Шайба С6.01.08кп.019

64

ОСТ37.001.115-75

Шайба 8Т

65

50-1007182

Пробка

66

50-1007183

Шайба

67

50-1007175-Б1

Винт

68

50-1007212-A3

Коромысло клапана со втулками

69

36-1104788-01

Прокладка

70

ГОСТ7796-70

Болт М8-6gх20.88.35.019

71

ГОСТ11371-78

Шайба С6.01.08кп.019

72

70-8115022-А

Патрубок

73

50-1015598

Прокладка

74

А12.019

Пробка КГ3/8

75

Ф-4.118.3

Кольцо

76

50-1003103-А

Стакан

77

240-1007375-А1

Толкатель клапана

78

240-1003027

Заглушка



Основнае неисправности головки блока Д-240 (МТЗ) и методы их устранения. Ремонт головки длока цилиндров Д-240 МТЗ своими руками.

К основным дефектам головки блока цилиндров Д-240 трактора МТЗ-80 (рис. 1) относят: коробление плоскости разъема; износ внутренних поверхностей направляющих втулок, рабочих фасок клапанов и седел клапанов; трещины в перемычках клапанных гнезд; прогар посадочных мест под уплотнения форсунок или их стаканов.

При проведении технической экспертизы пользуются основными показателями и регулировочными данными деталей головки цилиндров и газораспределительного механизма ГРМ.

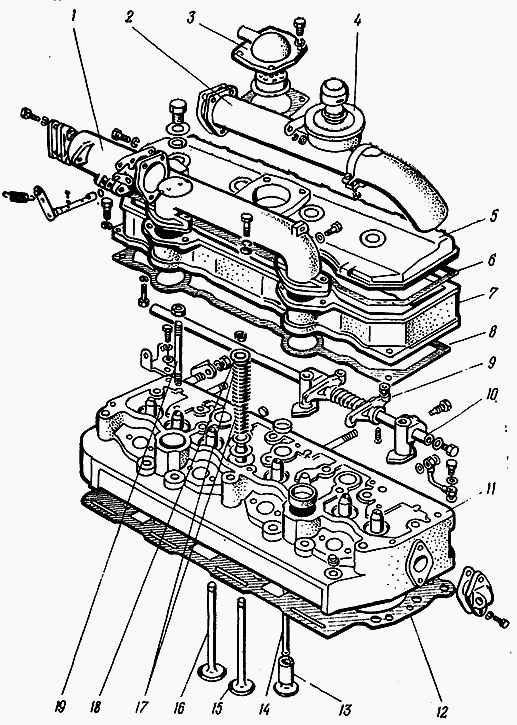

Ритсунок 1. Взаимное расположение деталей головки цилиндров Д-240
//
