Универсальный насосный агрегат УНА9.000, УНА-9, УНА 333.2.160.130.990 аналоги насос HD-1500, насос HD-1800 SV-S производства «КАТО», Япония
| Универсальный насосный агрегат УНА-9.000 | |
|---|---|
| Наименование | универсальный насосный агрегат УНА-9 |
| Номера по каталогу | УНА-9.000, УНА-9, на базе 333.2.160.130.990 |
| Рабочий объем | 160 см3 + 160 см3 + 12 см3 |
| Применение | HD-1500, HD-1800 SV-S производства «КАТО», Япония |
| Состав | гидронасос 313.3.160.502.4 (2шт), гидронасос 310.12.03 (1шт) |
| Вес | 170 кг |

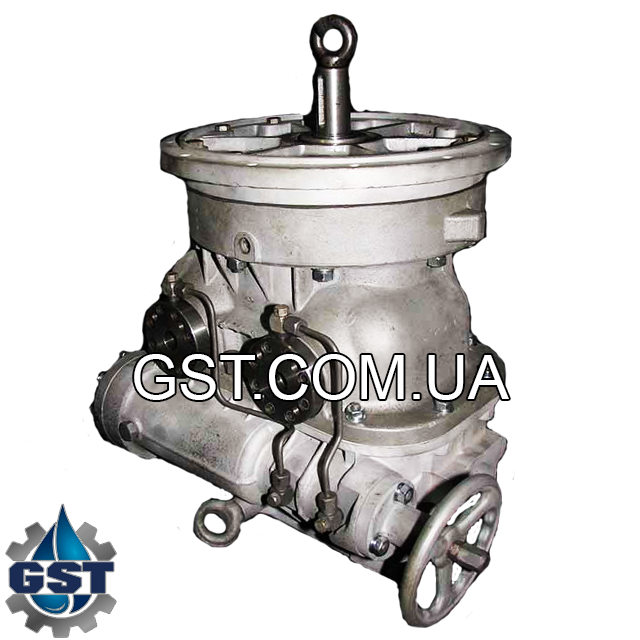

Универсальный насосный агрегат УНА-9000 (УНА-9) выполнен на базе агрегата 333.2.160.130.990 и включает три объединённые гидромашины, два гидронасоса 313.3.160.502.4 рабочим объёмом по 160 см3 , и гидронасос 310.12.03 рабочим объёмом 12 см3 . Используется на экскаваторах фирмы KATO для замены штатных гидронасосов HD-1500 и HD-1800 SV-S, и на буровых установок PF-1200 фирмы KATO с негативным управлением (с управлением от гидрораспределителя). Вес 170 кг. По вопросам цены, ремонта или приобритения нового универсального насосного агрегата УНА-9 (УНА 333.2.160.130.990) звоните по телефону (096) 859-54-47.
Универсальный насосный агрегат УНА в простонароде называют сдвоенный насос, или двухпоточный насос. Такое название связано с тем, что в состав одного насоса УНА могут входить сразу от двух до шести различных аксиально-поршневых регулируемых и не регулируемых гидромоторов и гидронасосов. Конструктивно граммотное исполнение гидронасосв УНА обеспечивают им высокий моторесурс, относительно не большие габариты и вес что позитивно сказываеться на простоте установки на технику данных агрегатов и упрощает процес технического ослуживания и ремонта. Стандартизация присоеденительных и посадочных мест насосных агрегатов УНА не могло не отразиться положительно на взаимозаменяемости данных агрегатов с другими гидромашинами отечественного и импортного производства.
По вопросам приобритения или ремонта насосных агрегатов УНА звоните по телефону (096) 859-54-47.
Таблица применяемости насосных агрегатов УНА.
|
Индекс агрегата (маркировка) |
Индекс УНА |
Назначение |
|
323.2.212.110.77 33.1.28 |
УНА-1 |
Экскаватор ЭО-4124А, ЭО-4225, МТП-71, NOBAS-UB1232 Лесоповалочная машина ЛП-19 Экскаватор ЕК-8 |
|
333.3.56.000.660 323.3.55.070.20 323.3.55.100.220 323.3.55.030.220 |
УНА-4 |
Экскаватор ЭО-3123 Экскаватор ЭО-3323А Е-100, ЕА-17 Экскаватор ЭО-3323А Погрузчик ВП 05.01 Экскаватор ЕК-18 |
|
323.3.112.020.77 323.6.112.110.770 333.7.112.110.770 333.A.107.100.880 333.4.107.130.880 |
УНА-5 |
ЭО-4321В; ЭО-3122; ЭО-4225 Экскаватор ЭО-4225 Экскаватор ЕТ 25 |
|
353.112.150.77773 |
УНА-7 |
«HITACHI», EX-400 |
|
333.1...160.990 |
УНА-8 |
ЭО-5124; ЭО-5122; ЭО-5126 |
|
333.2.160.130.990 |
УНА-9 |
«KATO» HD 1500, с ЯМЗ-238, с негативным управлением |
|
333.3.160.130.990 |
УНА-10 |
«KATO» HD 1500, с ЯМЗ-238, с позитивным управлением |
|
333.4.160.130.990 |
УНА-11 |
«KATO» HD 1500, с позитивным управлением |
|
333.1.160.030.990 |
УНА-12 |
«KATO» HD 1500, с ЯМЗ-238, с позитивным управлением |
|
333.3.107.030.880 |
УНА-13 |
ЭО-5122, ЭО-5124; ЭО-5126 |
|
333.7.160.080.990 |
УНА-14 |
EX-400 с дизелем ЯМЗ-238М2 |
|
323.3.55.10.22 |
УНА-15 |
ЭОВ-4421 с дизелем СМД-14НГ |
Структурная схема обозначения. Расшифрофка маркировки насосного агрегата УНА.
Пример записи обозначения насосного агрегата с регулируемыми насосами 333.1.112.100.770, где 333 — насосный агрегат с регулируемыми насосами
↑ — (3) три насоса (трехпоточный)
1 — модель
112 — рабочий объем наибольшего насоса, см3
1 — исполнение выходного вала шлицевое
0 — варианты установки насосов
0 — направление вращения выходного вала правое
7 — насос 313.3.112
7 — насос 313.3.112
0 — вспомогательный насос 310.12
Габаритно-присоединительные размеры универсального насосного агрегата УНА
