Стартер 2501.3708000-40 , стартер СТ-25, Стартер МАЗ, Сартер ЯМЗ

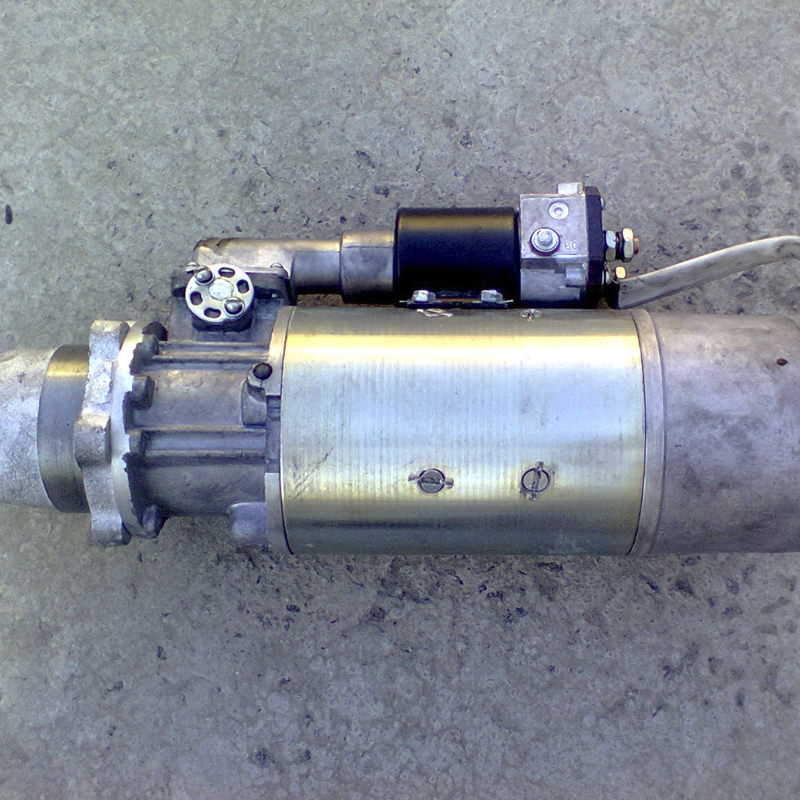

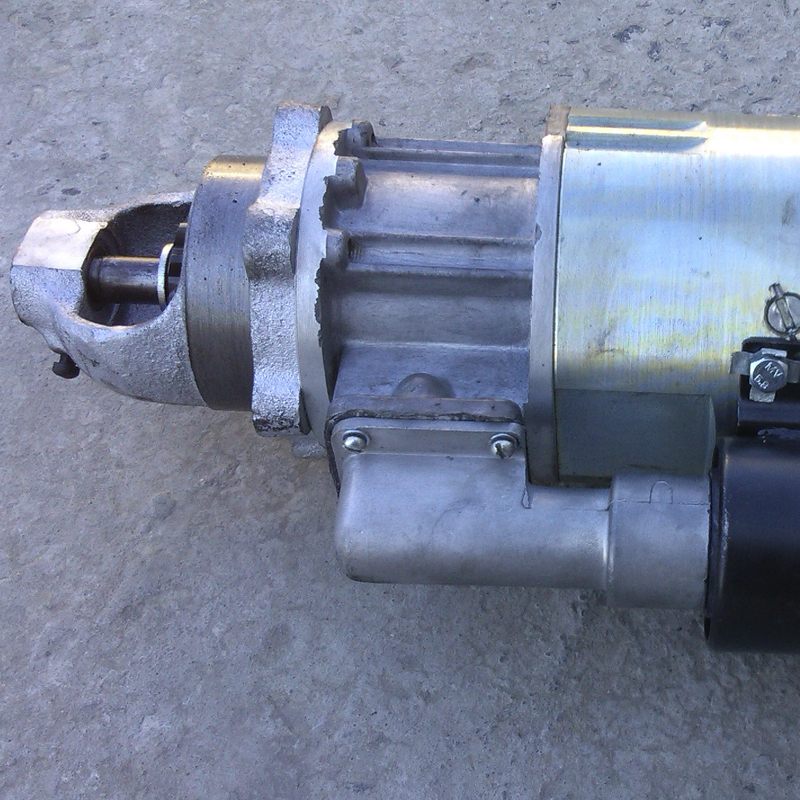

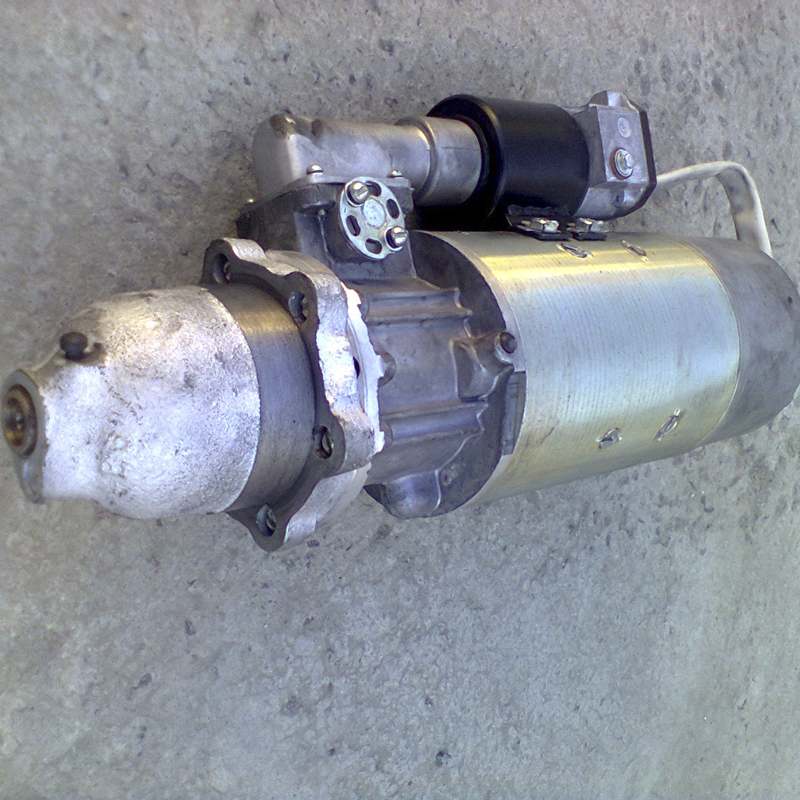

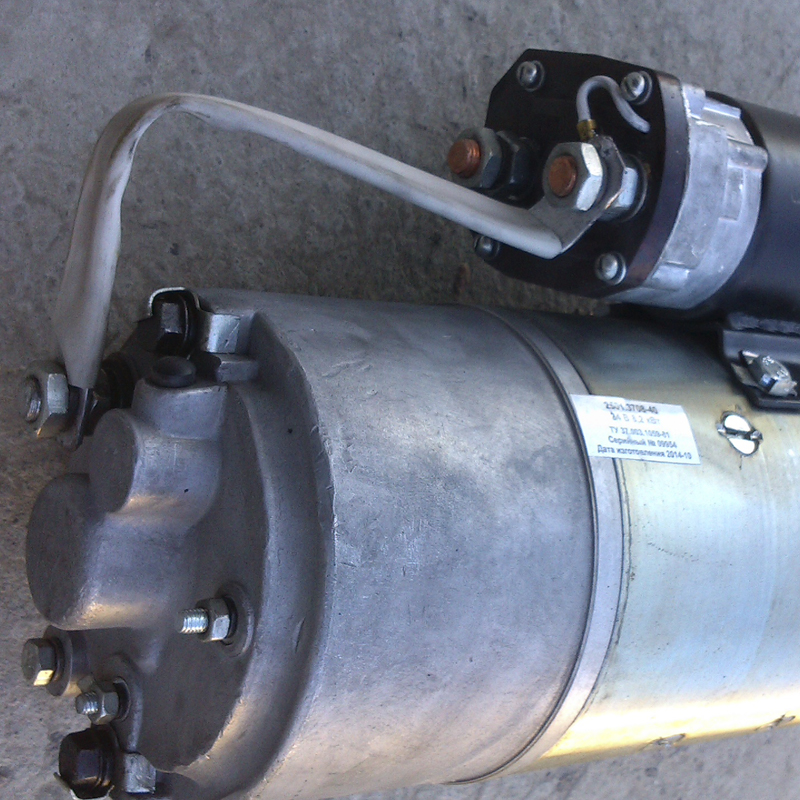

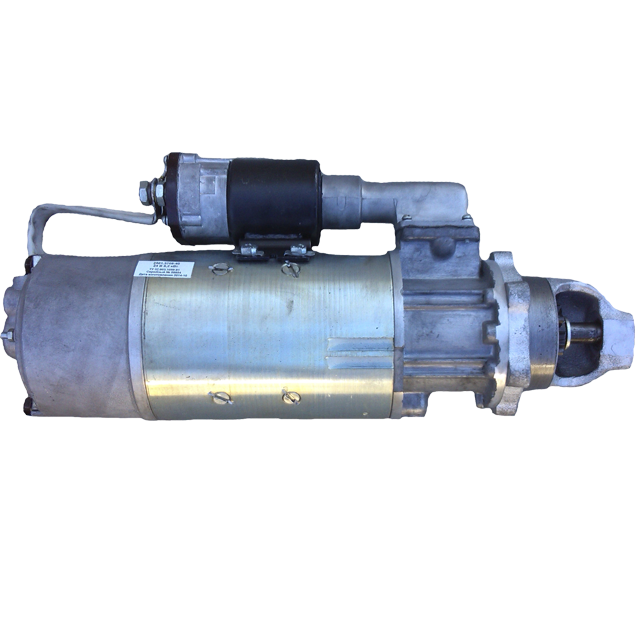

Стартер 2501.3708000-40, стартер СТ-25, стартер 25.3708000 , стартер 25.3708-01 спроэктирован для запуска двигателей ЯМЗ-236, ЯМЗ-238, ЯМЗ-7511, ЯМЗ-240. Существуют два подвида данного стартера : Стартер 2501.3708.000-21, модуль 3.75мм Z=10, и Стартер 2501.3708.000-40, модуль 4.25мм Z=11. Стартер ст-25 используется на такой технике как МАЗ, УраЛ, МоАЗ, КрАЗ, БелАЗ, К-700.
Технические характеристики стартера 25.3708000:
- Номинальное напряжение - 24 В;
- Номинальная мощность - 8,2 кВт;
- Емкость аккумуляторной батареи при 20 грдусов - 182 А.ч;
- Номинальный диаметр корпуса - 150 мм;

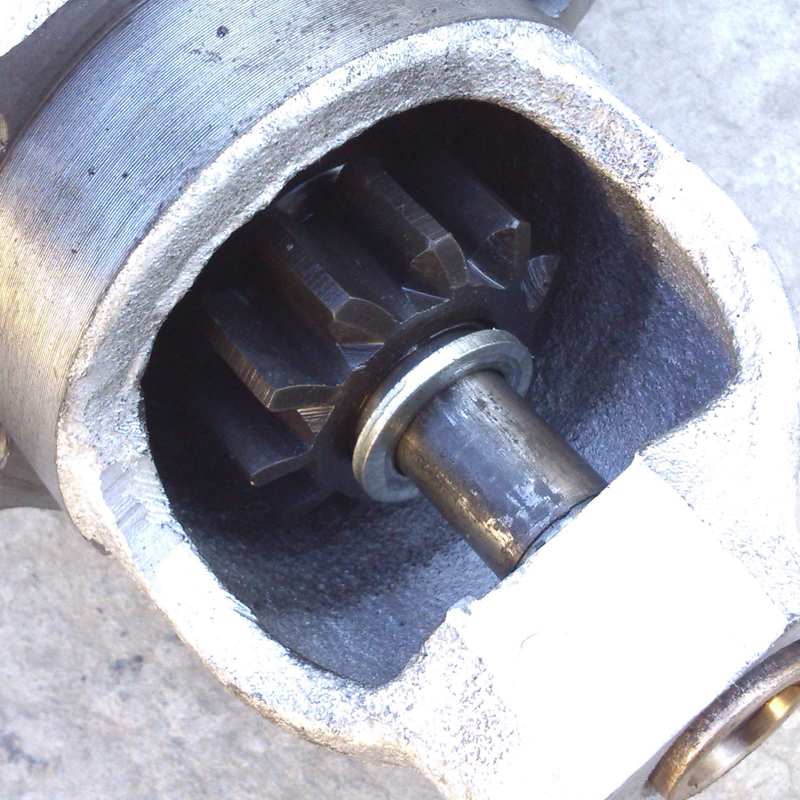

- Количество зубьев шестерни - 11 (или 10);
- Угол зацепления шестерни - 20 град.;
- Модуль шестерни - 4,25 мм;
- Управление стартером - дистанционное
- Привод - храповичный механизм свободного хода;
- Масса - 29 кг;
| № | Количество | Номер по каталогу | Наименование |
|---|---|---|---|
| 1 | 1 | 25.3708-01 | Стартер в сборе |
| 2 | 1 | 240-3708721 | Скоба крепления стартера |
| 3 | 1 | 252138-П2 | Шайба |
| 4 | 1 | 20085 3-П29 | Болт |
| 5 | 1 | СТ103-3708120 | Катушка |
| 6 | 2 | 25.3708004 | Пластина |
| 7 | 14 | Х-1482 | Шайба |
| 8 | 7 | МХ-1104 | Болт |
| 9 | 1 | СТ25. 3708101 | Корпус стартера |
| 10 | 1 | СТ103A-3708338 | Кольцо уплотнительное |
| 11 | 1 | МХ-1087 | Шайба |
| 12 | 1 | СТ103A-3708046 | Кольцо уплотнитель ное |
| 13 | 8 | СТ103-3708102 | Полюс |
| 14 | 8 | Х1-11-58 | Винт |
| 15 | 2 | МХ-0142 | Шайба |
| 16 | 2 | МХ-0954 | Шайба |
| 17 | 2 | СТ103A-3708045 | Шайба |
| 18 | 1 | СТ103-37081SO | Катушка |
| 19 | 1 | 16.3708406 | Кольцо |
| 20 | 1 | СТ142-3708070 | Ось |
| 21 | 2 | МХ-0276 | Шайба |
| 22 | 2 | 4 594 321 109 | Винт |
| 23 | 2 | 25.3708005 | Шайба |
| 24 | 2 | 8Х-1533 | Гайка |
| 25 | 1 | 4 598 168 046 | Шайба |
| 26 | 1 | М8х1х20 | Болт |
| 27 | 2 | СТ103-3708003 | Шпилька |
| 28 | 2 | 7X-4289 | Шайба |
| 29 | 2 | Х2-9302 | Гайка |
| 30 | 1 | CТ103-3708030 | Шина |
| 31 | 1 | МХ-0825 | Шайба |
| 32 | 1 | MX 0037 | Шайба |
| 33 | 1 | СT103-3708 339 | Кольцо |
| 34 | 1 | 25.3708300 | Крышка |
| 35 | 1 | СТ103A-3708309 | Втулка |
| 36 | 1 | 25.3708320 | Траверса |
| 37 | 1 | 2500.3708050 | Щетка |
| 38 | 4 | МХ-0905 | Винт |
| 39 | 4 | Х-4001 | Шайба |
| 40 | 4 | 8Х-1497 | Шайба |
| 41 | 1 | 25.3708001 | Кожух привода |
| 42 | 1 | 25.3708002 | Прокладка |
| 43 | 1 | М672615030 | Сальник |
| 44 | 2 | 25.3708503 | Шайба |
| 45 | 1 | 25.3708501 | Шайба привода |
| 46 | 1 | 25.3708600 | Привод в сборе |
| 47 | 1 | 25.3708403 | Шайба упорная |
| 48 | 6 | 25.3708404 | Винт |
| 49 | 1 | 25.3708410 | Крышка привода |
| 50 | 1 | 25.3708510 | Корпус привода |
| 51 | 1 | 25.3708200 | Якорь |
| 52 | 2 | МХ-1032 | Шайба |
| 53 | 1 | 25.3708450 | Рычаг |
| 54 | 4 | 201563-П29 | Болт |
| 55 | 4 | 252137-П2 | Шайба |
| 56 | 1 | 236-3708702-Б | Кронштейн верхний |
| 57 | 2 | 258652-П29 | Штифт |
| 58 | 1 | 236-3708704-Б | Кронштейн нижний |
